Воздухораспределитель ВЭПш
Воздухораспределители эжекционные панельные штампованные ВЭПш которые используются совместно с панелями П-ВЭПшУ эксплуатируются для подачивоздуха в аентиляционных системах, отоплении и кодиционирования.
Воздухораспределители ВЭПш подходят для эксплуатации в помещения различной категории пожаро и взырывоопасности.
В воздухораспределитель состоит из панелей и короа, из оцинкованной стали.

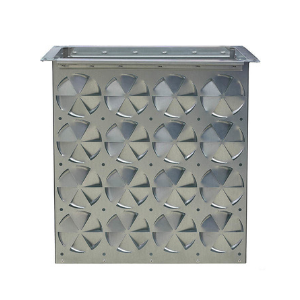

Воздухораспределители состоят из воздухораздающих стальных оцинкованных панелей и короба. Помимо расчетной площади панелей в 0,25 м2 панель П-ВЭПш10У имеет 16 закручивателей и 20 воздухораздающих отверстий.
Виды воздухораспределителей с односторонней подачей воздуха:

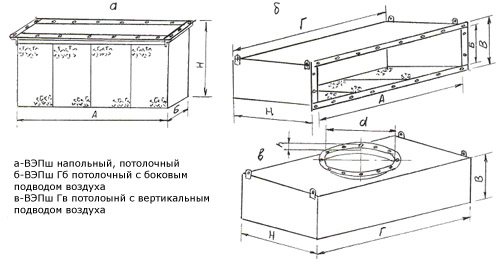

- Воздухораспределитель ВЭПш - напольный в рабочей зоне, потолочный с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
- Воздухораспределитель ВЭПш Гб - потолочный, с боковым подводом воздуха через воздуховод прямоугольного сечения.
- Воздухораспределитель ВЭПш Гв- потолочный с вертикальным подводом воздуха через воздуховод круглого сечения.
Типы воздухораспределителей ВЭПш серии 1.494-38:
- Воздухораспределитель ВЭПш-Д – с двухсторонней подачей воздуха.
- Воздухораспределитель ВЭПш-Т – с трехсторонней подачей воздуха.
В воздухораспределителе может содержаться несколько панелей П-ВЭПш11У, при этом аэродинамическое сопротивление составит от 25 до 400 Па, а расход воздуха от 5000 до 40000 м3/час.
Регулировка формы приточной струи в воздухораспределителе ВЭПш не предусмотрена. Однако предусмотрено обеспечение регулировки формы струи в похожих воздухораспределителях ВЭП-В.

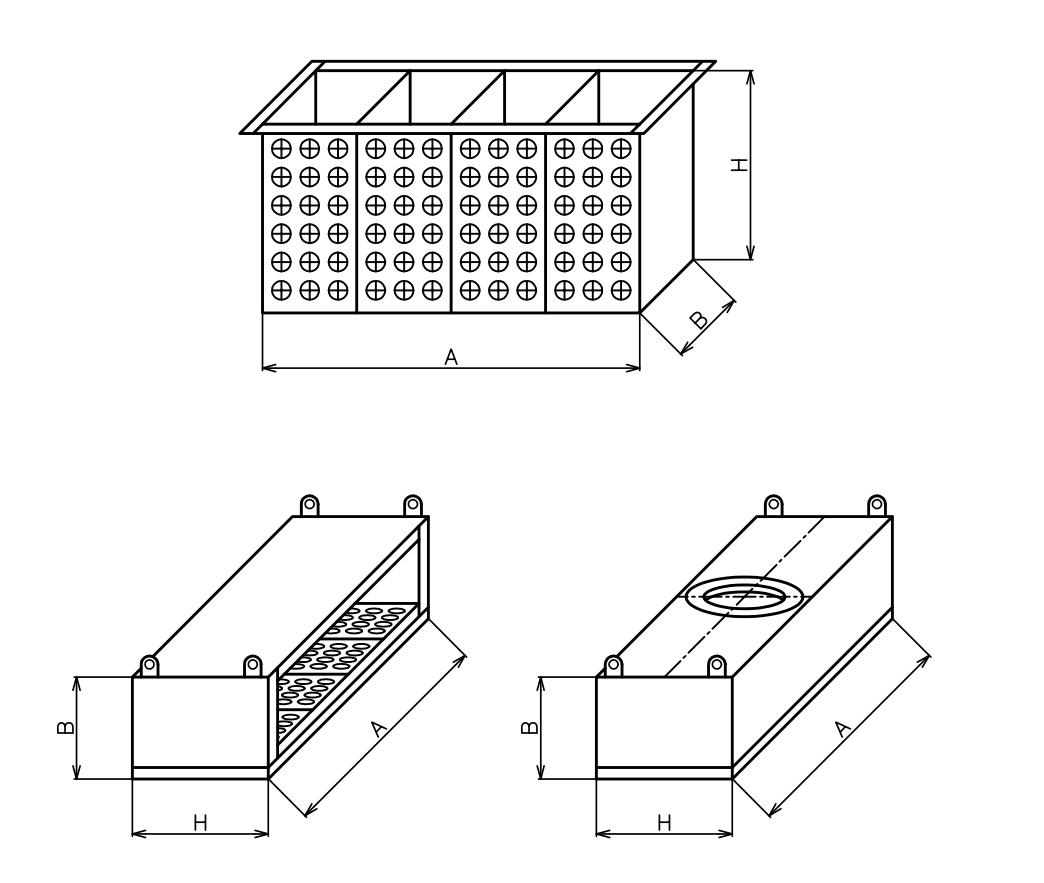

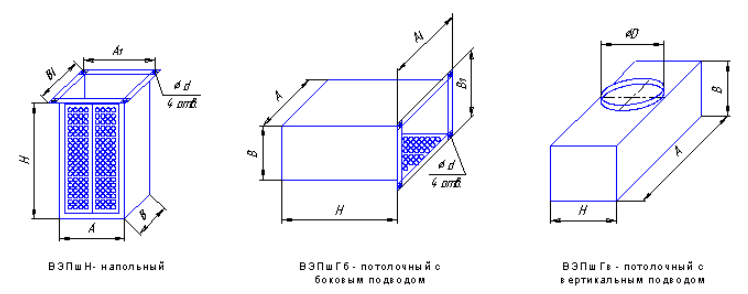

Габаритные размеры ВЭПш
| Обозначение | Площадь воздухо-раздающей поверхности | Расход воздуха при сопротивлении от 25 до 400 Па, м 3 /час | А | Б | В | Г | H | h | d | Масса кг |
| ВЭПш 10 | 0,25 | 625-2500 | 525 | 250 | - | - | 550 | - | - | 9.6 |
| ВЭПш 11 | 0,5 | 1250-5000 | 525 | 500 | - | - | 1040 | - | - | 21.5 |
| ВЭПш 11 Гб | 525 | 500 | 560 | 525 | 1040 | - | - | 21.3 | ||
| ВЭПш 11 Гв | - | - | 500 | 525 | 1040 | 80 | 450 | 20.3 | ||
| ВЭПш 12 | 1.0 | 2500-10 000 | 1030 | 500 | - | - | 1040 | - | - | 43.8 |
| ВЭПш 12 Гб | 1030 | 500 | 560 | 1030 | 1040 | - | - | - | ||
| ВЭПш 12 Гв | - | - | 500 | 1030 | 1040 | 80 | 710 | - | ||
| ВЭПш 13 | 1.5 | 3750-15000 | 1550 | 500 | - | - | 1040 | - | - | 53.0 |
| ВЭПш 13 Гб | 1550 | 500 | 560 | 1550 | 1040 | - | - | 80.0 | ||
| ВЭПш 13 Гв | - | - | 500 | 1550 | 1040 | 80 | 900 | 80.0 | ||
| ВЭПш 14 | 2.0 | 5000-20000 | 2065 | 500 | - | - | 1040 | - | - | 86.8 |
| ВЭПш 14 Гб | 2065 | 500 | 560 | 2065 | 1040 | - | - | 95.0 | ||
| ВЭПш 14 Гв | - | - | 500 | 2065 | 1040 | 80 | 1000 | 90.0 | ||
| ВЭПш 21 | 1,0 | 2500-10000 | 525 | 500 | - | - | 2050 | - | - | 38.8 |
| ВЭПш 22 | 2,0 | 5000-20000 | 1030 | 500 | - | - | 2050 | - | - | 77.0 |
| ВЭПш 22 Гб | 1030 | 500 | 580 | 1040 | 2220 | - | - | 111.0 | ||
| ВЭПш 22 Гв | - | - | 612 | 1030 | 2050 | 80 | 900 | 104.0 | ||
| ВЭПш 23 | 3,0 | 7500-30000 | 1550 | 500 | - | - | 2050 | - | - | 116.0 |
| ВЭПш 23 Гб | 1200 | 500 | 580 | 1560 | 2220 | - | - | 143.0 | ||
| ВЭПш 23 Гв | - | - | 612 | 1550 | 2050 | 80 | 1250 | 138.0 | ||
| ВЭПш 24 | 4,0 | 10000-40000 | 2065 | 500 | - | - | 2050 | - | - | 153.8 |
| ВЭПш 24 Гб | 2000 | 500 | 580 | 2080 | 2220 | - | - | 157.0 | ||
| ВЭПш 24 Гв | - | - | 612 | 2065 | 2050 | 80 | 1400 | 157.0 | ||
| ВЭПш - Д | 1,0 | 2500-10000 | 530 | 530 | - | - | 1040 | - | - | 21.8 |
| ВЭПш - Т | 1,5 | 3750-15000 | 600 | 600 | - | - | 1040 | - | - | 29.8 |
| П-ВЭПш 10У | 0,25 | 625-2500 | 523 | 540 | - | - | - | - | - | 2.2 |
| П-ВЭПш 11У | 0,5 | 1250-5000 | 523 | 1028 | - | - | - | - | - | 4.2 |
| Обозначение воздухораспределителя | Расчётная воздухораспределяющая поверхность, м2 | Размеры, мм | Масса, кг | ||||||
| А | А1 | В | В1 | Н | D | d | |||
| ВЭПш10 | 0,25 | 500 | 530 | 250 | 280 | 780 | - | - | 9,6 |
| ВЭПш11Н | 0,5 | 600 | 620 | 500 | 520 | 1100 | 9 | 23,5 | |
| ВЭПш11Гб | |||||||||
| ВЭПш11Гв | 1100 | - | - | 600 | 560 | - | 24,9 | ||
| ВЭПш12Н, ВЭПш12Гб | 1,0 | 1100 | 1130 | 600 | 630 | 1100 | - | 10 | 38,7 |
| ВЭПш12Гв | - | - | 800 | - | 40,5 | ||||
| ВЭПш13Н, ВЭПш13Гб | 1,5 | 1600 | 1630 | 600 | 630 | 1100 | - | 10 | 51,0 |
| ВЭПш13Гв | - | - | 1000 | - | 52,4 | ||||
| ВЭПш14Н, ВЭПш14Гб | 2,0 | 2100 | 2130 | 600 | 630 | 1100 | - | 10 | 63,2 |
| ВЭПш14Гв | - | - | 1200 | 1120 | - | 69,4 | |||
| ВЭПш21Н | 1,0 | 600 | 620 | 500 | 520 | 2100 | - | 9 | 41,0 |
| ВЭПш22Н, ВЭПш22Гб | 2,0 | 1100 | 1130 | 600 | 630 | 2100 | - | 10 | 65,0 |
| ВЭПш22Гв | - | - | 1000 | - | 65,6 | ||||
| ВЭПш23Н, ВЭПш23Гб | 3,0 | 1600 | 1630 | 600 | 630 | 2100 | - | 10 | 85,9 |
| ВЭПш23Гв | - | - | 1120 | - | 87,0 | ||||
| ВЭПш24Н, ВЭПш24Гб | 4,0 | 2100 | 2130 | 600 | 630 | 2100 | - | 10 | 106,0 |
| ВЭПш24Гв | - | - | 1400 | - | 105,5 | ||||
| ВЭПш-Д | 1,0 | 600 | 620 | 500 | 520 | 1100 | - | 9 | 20,8 |
| ВЭПш-Т | 1,5 | 600 | 620 | 18,4 | |||||
Технические характеристики воздухораспределителей ВЭПш
| Обозначение | А, мм | В, мм | Н, мм | Расход воздуха, м3/ч | Воздухо-распределяющая поверхность, м2 | Масса, кг |
| ВЭПш10 | 500 | 250 | 550 | 625-2500 | 0,25 | 9,6 |
| ВЭПш11 | 500 | 500 | 1040 | 1250-5000 | 0,5 | 21,3 |
| ВЭПш12 | 1000 | 500 | 1040 | 2500-10000 | 1,0 | 43,8 |
| ВЭПш13 | 1500 | 500 | 1040 | 3750-15000 | 1,5 | 53,0 |
| ВЭПш14 | 2000 | 500 | 1040 | 5000-20000 | 2,0 | 86,8 |
| ВЭПш21 | 500 | 500 | 2050 | 2500-10000 | 1,0 | 38,8 |
| ВЭПш22 | 1000 | 500 | 2050 | 5000-20000 | 2,0 | 77,0 |
| ВЭПш23 | 1500 | 500 | 2050 | 7500-30000 | 3,0 | 116,0 |
| ВЭПш24 | 2000 | 500 | 2050 | 10000-40000 | 4,0 | 153,8 |
| ВЭПш11Гб | 500 | 500 | 1040 | 625-2500 | 0,5 | 21,5 |
| ВЭПш12Гб | 1000 | 500 | 1040 | 1250-5000 | 1,0 | 58,7 |
| ВЭПш13Гб | 1200 | 500 | 1040 | 2500-10000 | 1,5 | 80,0 |
| ВЭПш14Гб | 2000 | 500 | 1040 | 3750-15000 | 2,0 | 95,0 |
| ВЭПш22Гб | 1000 | 500 | 2220 | 5000-20000 | 2,0 | 111,0 |
| ВЭПш23Гб | 1200 | 500 | 2220 | 7500-30000 | 3,0 | 143,0 |
| ВЭПш24Гб | 2000 | 500 | 2220 | 10000-40000 | 4,0 | 168,0 |
| ВЭПш11Гв | 500 | 500 | 1040 | 1250-5000 | 0,5 | 20,3 |
| ВЭПш12Гв | 1080 | 500 | 1110 | 2500-10000 | 1,0 | 53,0 |
| ВЭПш13Гв | 1500 | 500 | 1110 | 3750-15000 | 1,5 | 80,0 |
| ВЭПш14Гв | 2000 | 500 | 1110 | 5000-20000 | 2,0 | 90,0 |
| ВЭПш22Гв | 1000 | 500 | 2220 | 5000-20000 | 2,0 | 104,0 |
| ВЭПш23Гв | 1500 | 500 | 2220 | 7500-30000 | 3,0 | 138,0 |
| ВЭПш24Гв | 2000 | 500 | 2220 | 10000-40000 | 4,0 | 157,0 |
| ВЭПш-Д | 500 | 500 | 1040 | 2500-10000 | 1,0 | 21,8 |
| ВЭПш-Т | 600 | 600 | 1040 | 3750-15000 | 1,5 | 29,8 |
| Lо Fп | Lо, тыс. м3/ч количество воздуха, подаваемого одним ВЭПш | |||||||||||||||
| 0,5 м2 | 1,25 | 1,5 | 1,75 | 2 | 2,25 | 2,5 | 2,75 | 3 | 3,25 | 3,5 | 3,75 | 4 | 4,25 | 4,5 | 4,75 | 5 |
| 1,0 м2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 |
| 1,5 м2 | 3,75 | 4,5 | 5,25 | 6 | 6,75 | 7,5 | 8,25 | 9 | 9,75 | 10,5 | 11,25 | 12 | 12,75 | 13,5 | 14,25 | 15 |
| 2,0 м2 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 3,0 м2 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 | 19,5 | 21 | 22,5 | 24 | 25,5 | 27 | 28,5 | 30 |
| 4,0 м2 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 |
| ΔРп,Па | 25 | 36 | 49 | 64 | 81 | 100 | 121 | 144 | 169 | 196 | 225 | 256 | 289 | 324 | 361 | 400 |

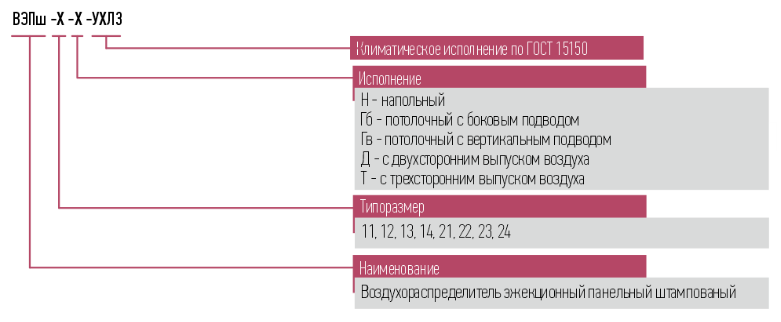

Условное обозначение
Пример обозначения при заказе
- ВЭПш-11-Гб-УХЛ3 – воздухораспределитель эжекционный панельный штампованный потолочный с боковым подводом, с типоразмером 11 для районов с умеренным и холодным климатом.
