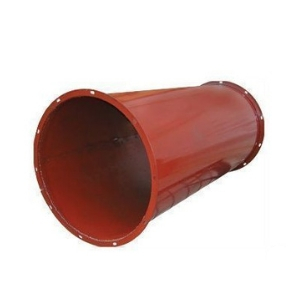

Круглые сварные воздуховоды из черной стали
Предприятие "Макс Аэро-Техно" осуществляет производство круглых сварных воздуховодов из тонколистовой холоднокатаной черной стали (ГОСТ 16523) согласно ТУ с применением высококачественного оборудования.
Вся выпускаемая продукция сертифицирована и соответствует требованиям действующих СНиП и ГОСТ. После изготовления сварные воздуховоды соответствующих условиях обрабатываются антикоррозийным составом (грунтовка УГФ).
Воздуховоды с нормируемым пределом огнестойкости применяются в составе с различными огнезащитными и теплозащитными материалами.
- Минимальная допустимая толщина таких воздуховодов составляет 0,8 мм;
- Наиболее применяемые материалы по толщине – это 1,2-1,5 мм;
- Могут изготавливаться из негорючих материалов (сталь листовая, черная, холоднокатаная или горячекатаная) с использованием электросварки и газосварки;
- По потери давления в системе соответствуют классу «П» и предназначены для использования в системах, где статическое давление вентилятора составляет более чем 600 Па;
Область применения
- в системах местных отсосов взрыво- и пожароопасных смесей
- в системах аварийных и транспортирующих воздух температурой 80 °C и выше
- для участков воздуховодов с нормируемым пределом огнестойкости
- для транзитных участков или коллекторов вентиляции жилых, общественных, административно-бытовых и производственных зданий
- в технических этажах
- чердаках
- подвалах и подпольях.
Сварные воздуховоды являются неотъемлемой частью систем жизнеобеспечения зданий и сооружений.
Модельный ряд и технические характеристики
| Длина прямого участка L = 1250 мм | ||
| Диаметр D, мм | Толщина t, мм | Площадь, м2 |
| 100 | 1,00 | 0,393 |
| 125 | 1,0; 1,2 | 0,491 |
| 140 | 1,0; 1,2 | 0,550 |
| 160 | 1,0; 1,2 | 0,628 |
| 180 | 1,0; 1,2 | 0,707 |
| 200 | От 1,0 до 2,0 | 0,785 |
| 225 | От 1,0 до 2,0 | 0,884 |
| 250 | От 1,0 до 3,0 | 0,982 |
| 280 | От 1,0 до 3,0 | 1,100 |
| 315 | От 1,0 до 3,0 | 1,237 |
| 355 | От 1,0 до 3,0 | 1,394 |
| 400 | От 1,0 до 3,0 | 1,571 |
| 450 | От 1,0 до 3,0 | 1,767 |
| 500 | От 1,0 до 3,0 | 1,963 |
| 560 | От 1,0 до 3,0 | 2,199 |
| 630 | От 1,0 до 3,0 | 2,474 |
| 710 | От 1,0 до 3,0 | 2,788 |
| 800 | От 1,0 до 3,0 | 3,141 |
| 900 | От 1,0 до 3,0 | 3,534 |
| 1000 | От 1,0 до 3,0 | 3,927 |
| 1120 | От 1,0 до 3,0 | 4,398 |
| 1250 | От 1,0 до 3,0 | 4,909 |
Дополнительные условия
В стоимость всех изделий входит покраска грунтовкой марки УГФ
| Условия | Коэффициент расчета |
| Прямые участки | |
| Прямой участок со стороной менее 150 мм | 1,3 |
| Фасонные изделия | |
| Площадь менее 0,11м² | 2 |
| Площадь менее 0,51м² | по цене нестандартных изделий |
| Сторона менее 100 мм | 1,6 |
| Сторона 150 мм | 1,4 |
| Сторона 200 мм | 1,2 |
Толщина металла, применяемая для изготовления сварных изделий круглого сечения
| Диаметр воздуховода | Толщина металла, мм |
| до 280 | 1 |
| от 280 до 280 | 1,2 |
| от 380 до 500 | 1,4 |
| от 500 до 650 | 2 |
| от 650 | 3 |
Составляющие круглого воздуховода из чёрной стали, доступные для заказа

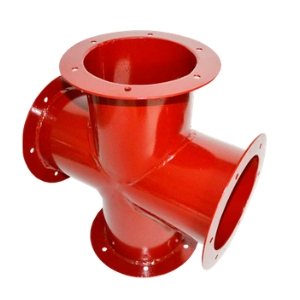

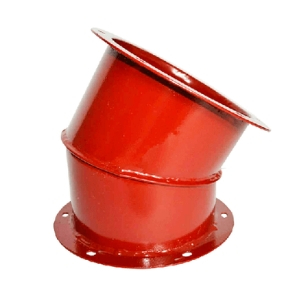

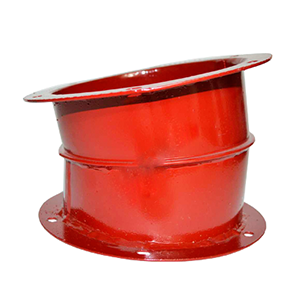

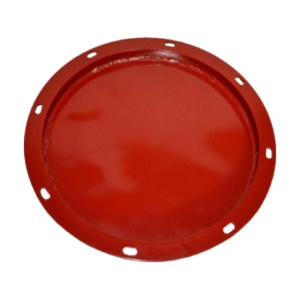

| Заглушка торцевая | Крестовина | Круглые фланцы | Отвод 15 градусов | Отвод 30 градусов |
 |
 |
 |
 |
 |

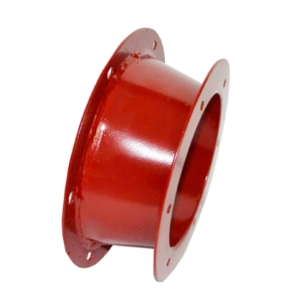

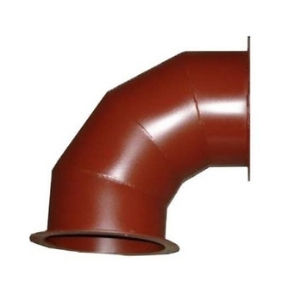

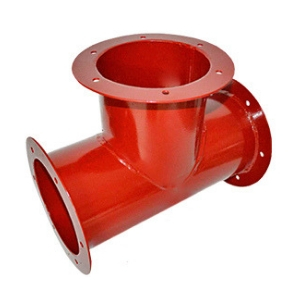

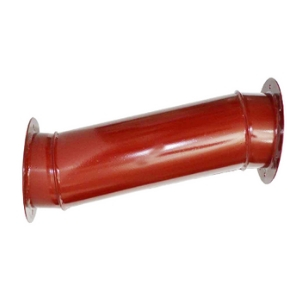

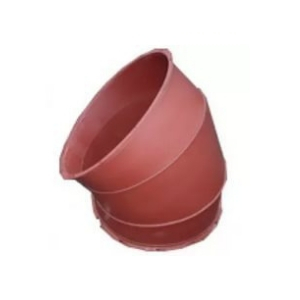

| Отвод 45 градусов | Отвод 90 градусов | Переход с круглого сечения на круглое сечение (сварной) | Тройники | Утка |
 |
 |
 |
 |
 |
