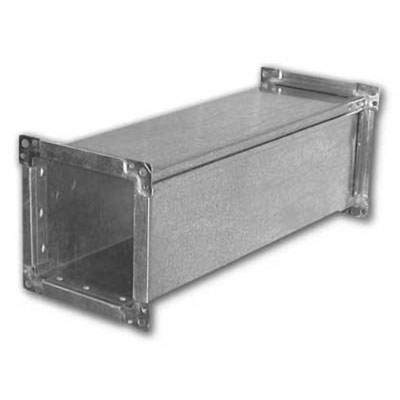

Прямоугольные воздуховоды из нержавеющей стали

Прямоугольные воздуховоды из нержавеющей стали используются в системе вентиляции, где важна не только практичность, но и эстетическая сторона.

Например, в квартирах, частных домах, кафе и ресторанах, магазинах и торговых центрах.

Нержавеющие воздуховоды отлично справляются с отведением газов и нередко используются в системах дымоудаления. Благодаря своей устойчивости к химической среде, они пользуются большой популярностью в химической промышленности.

Преимущества

  • повышенный срок службы;
  • хорошо противостоят агрессивному воздействию окружающей среды;
  • стойкие к образованию грибка и плесени;
  • выдерживают потоки воздуха высоких температур;
  • имеют высокую устойчивость к коррозии и химическому воздействию;
  • влагостойкие;
  • имеют эстетичный внешний вид и могут применяться для дизайнерских решений помещений;
  • при монтаже можно использовать сварку;
  • простые в обслуживании.

Предприятие "Макс Аэро-Техно" осуществляет собственное производство воздуховодов и фасонных изделий прямоугольного сечения в Минске.

Модельный ряд и технические характеристики

Высота А, мм Ширина В, мм t, мм Длина L=1500 мм Длина L=1250 мм
S, м2 М, кг S, м2 М, кг
100 100 0,50 0,60 2,6 0,50 2,2
150 0,75 3,2 0,63 2,7
200 0,90 3,9 0,75 3,2
250 1,05 4,5 0,88 3,8
150 150 0,50 0,90 3,9 0,75 3,2
200 1,05 4,5 0,88 3,8
250 1,20 5,2 1,00 4,3
200 200 0,50 1,20 5,2 1,00 4,3
250 1,35 5,8 1,13 4,9
300 1,50 6,5 1,25 5,4
400 1,80 7,8 1,50 6,5
500 2,10 9,1 1,75 7,6
250 250 0,50 1,50 6,5 1,25 5,4
300 1,65 7,1 1,39 5,9
400 1,95 8,4 1,63 7,0
500 2,25 9,7 1,88 8,1
600 0,70 2,55 15,4 2,13 12,8
800 3,15 19,0 2,63 15,9
300 300 0,50 1,80 7,8 1,50 6,5
400 2,10 9,1 1,75 7,6
500 2,40 10,4 2,00 8,6
600 0,70 2,70 16,3 2,25 13,6
800 3,30 20,0 2,75 16,6
1000 3,90 23,6 3,25 19,6
400 400 0,50 2,40 10,4 2,00 8,6
500 2,70 11,7 2,25 9,7
600 0,70 3,00 18,1 2,50 15,1
800 3,60 21,8 3,00 18,1
1000 4,20 25,4 3,50 21,2
1200 0,90 4,80 37,3 4,00 31,1
1400 5,40 42,0 4,50 35,0
500 500 0,50 3,00 13,0 2,50 10,8
600 0,70 3,30 20,0 2,75 16,6
800 3,90 23,6 3,25 19,6
1000 4,50 27,2 3,75 22,7
1200 0,90 5,10 39,6 4,25 33,0
1400 5,70 44,3 4,75 36,9
600 600 0,70 3,60 21,8 3,00 18,1
800 4,20 25,4 3,50 21,2
1000 4,80 29,0 4,00 24,2
1200 0,90 5,40 42,0 4,50 35,0
1400 6,00 46,6 5,00 38,9
1600 6,60 51,3 5,50 42,7
1800 7,20 56,0 6,00 46,6
800 800 0,70 4,80 29,0 4,00 24,2
1000 5,40 32,6 4,50 27,2
1200 0,90 6,00 46,6 5,00 38,9
1400 6,60 51,3 5,50 42,7
1600 7,20 56,0 6,00 46,6
1800 7,80 60,6 6,50 50,5
2000 1,20 - - 7,00 72,5
1000 1000 0,90 6,00 46,6 5,00 38,9
1200 6,60 51,3 5,50 42,7
1400 7,20 56,0 6,00 46,6
1600 7,80 60,6 6,50 50,5
1800 8,40 65,3 7,00 54,4
2000 1,20 - - 7,50 77,7
1200 1200 0,90 7,20 56,0 6,00 46,6
1400 7,80 60,6 6,50 50,5
1600 8,40 65,3 7,00 54,4
1800 9,00 69,9 7,50 58,3
2000 1,20 - - 8,00 82,9
1400 1400 0,90 8,40 65,3 7,00 54,4
1600 9,00 69,9 7,50 58,3
1800 9,60 74,6 8,00 62,2
2000 1,20 - - 8,50 88,1
1600 1600 0,90 9,60 74,6 8,00 62,2
1800 10,2 79,3 8,50 66,1
2000 1,20 - - 9,00 93,3
1800 1800 0,90 10,8 83,9 9,00 69,9
2000 1,20 - - 9,50 98,4
2000 2000 1,20 - - 10,0 103

Сеть воздуховодов необходимо компоновать из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек.

Рекомендуется применять отводы с центральным углом 900 и 450 и радиусом шейки, равным 150 мм.
