Воздуховоды круглые пластиковые полипропиленовые ПП (цилиндрические)

Для производства круглых пластиковых воздуховодов применяются различные марки ПВХ, выбор которых зависит от условий эксплуатации. Согласно требованиям ГОСТ 51613-2000 они могут выполняться в нескольких вариантах: с раструбом под клеевое соединение, без раструба с применением вставок, фланцевые и с раструбом под резиновое уплотнительное кольцо. Каждый тип соединения имеет свои особенности, что позволяет подобрать оптимальное решение для конкретной системы вентиляции.

Толщина стенок воздуховодов указывается в миллиметрах, при этом возможны изменения по согласованию с заказчиком. Фитинги должны выполняться из того же материала, что и трубы. Поверхности воздуховодов должны быть гладкими, допускаются лишь незначительные полосы или волнистость, не влияющие на эксплуатационные характеристики. Недопустимы трещины, раковины, пузыри и посторонние включения. Соединения труб с фитингами обязаны выдерживать многократные циклы включения и выключения вентилятора, сохраняя герметичность при испытаниях под нагрузкой.

Технические характеристики

• Стойкость при постоянной температуре +20°С и напряжении в стенке 42 МПа – не менее часа;
• Ударная прочность по Шарпи – разрушение не более чем у 10% образцов;
• Коэффициент теплового расширения при нагреве – не выше 5%;
• Предел текучести – не менее 49 МПа;
• Температура размягчения по Вику – от 78°С и выше.

Круглые воздуховоды из пластика позволяют выполнять расчеты системы вентиляции двумя методами: по постоянной скорости движения воздуха и по стабильному давлению в сети. Грамотные расчеты дают возможность снизить затраты на оборудование и монтаж, увеличить срок службы и надежность работы системы, а также сократить расходы на техническое обслуживание.

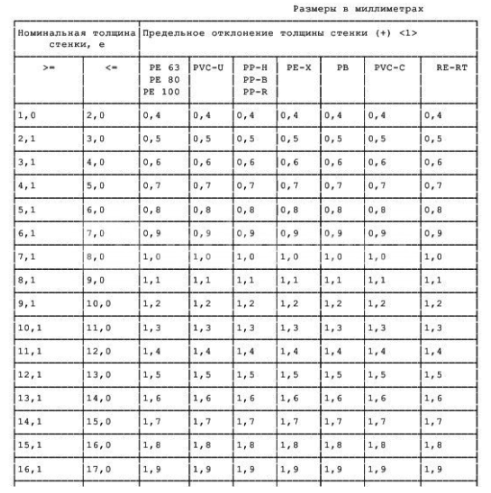

Предельные отклонения по толщине стенок

Стойкость соединений

Методика расчетов

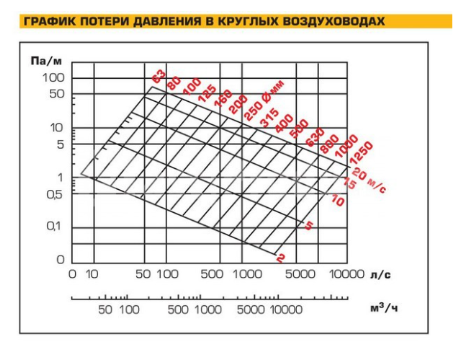

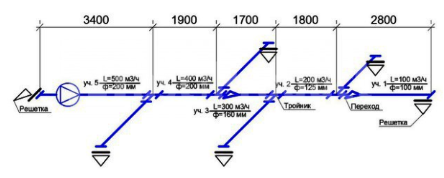

При расчете по скорости движения воздуха составляется план помещений с указанием всех элементов системы: решеток, диффузоров, вентиляторов и фильтров. Диаметры воздуховодов определяются от наиболее удаленного участка. Для удобства применяются специальные графики зависимости потерь давления от скорости потока. В соответствии с нормами СанПиН предельные скорости воздуха составляют: до 5 м/с – для жилых помещений, до 6 м/с – для офисных, до 11 м/с – для производственных объектов.

При расчете по методу постоянного давления все участки подбираются таким образом, чтобы обеспечивалось равномерное распределение воздушного потока. Такой подход применяется, когда все помещения имеют приблизительно одинаковый объем и требуется единая кратность воздухообмена.

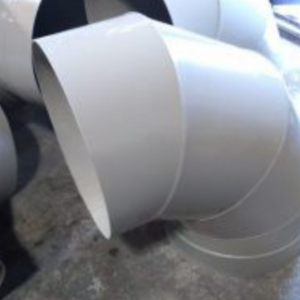

Соединение круглых воздуховодов

Раструбные воздуховоды соединяются встык и герметизируются резиновыми манжетами. Фланцевые соединяются болтами с использованием уплотнителей. При проектировании системы возможно комбинирование различных способов стыковки в зависимости от условий эксплуатации и необходимости дальнейшего технического обслуживания. В продаже имеются все необходимые элементы: отводы, переходники, тройники и т. д. После сборки проводится проверка на герметичность, а обнаруженные утечки устраняются.

Преимущества круглых пластиковых воздуховодов

• Гладкая внутренняя поверхность, снижающая сопротивление потоку и уменьшающая энергозатраты;
• Небольшой вес при высокой пропускной способности, что упрощает монтаж и позволяет использовать трубы меньшего диаметра;
• Химическая стойкость к кислотам, щелочам и агрессивным соединениям, безопасное применение в разных условиях;
• Низкая теплопроводность, препятствующая образованию конденсата и развитию микроорганизмов;
• Срок службы более 50 лет при соблюдении норм эксплуатации;
• Возможность ремонта без демонтажа системы, удобство обслуживания;
• Большой выбор соединительных элементов для построения сложных схем вентиляции;
• Эстетичный внешний вид и возможность использования без дополнительной отделки;
• Простота резки и сборки, сокращение времени и стоимости монтажных работ;
• Низкий уровень шума и хорошее подавление вибраций;
• Универсальность применения – от жилых помещений до промышленных предприятий.

Круглые пластиковые воздуховоды из ПВХ и полипропилена отличаются надежностью, долговечностью и простотой эксплуатации. Они применяются в системах вентиляции различной сложности и обеспечивают стабильную работу на протяжении всего срока службы.
