Воздуховоды пластиковые прямоугольные

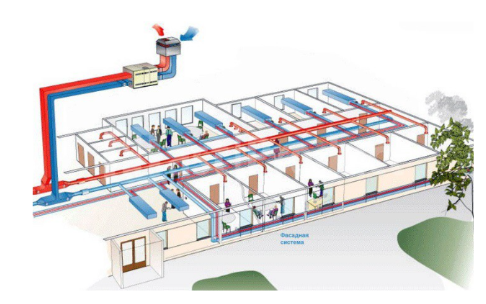

Прямоугольные воздуховоды из пластика применяются в системах вентиляции и кондиционирования для перемещения воздушных потоков в жилых, административных и промышленных зданиях. Их форма делает монтаж особенно удобным в условиях ограниченного пространства – подвесных потолках, технических нишах и шахтах. Благодаря этому они широко востребованы при создании современных инженерных систем.

Основные преимущества таких воздуховодов – небольшой вес, простота монтажа и устойчивость к влаге. Эти свойства обеспечивают долговечность и надежную работу вентиляционных установок. Внутренняя поверхность труб отличается гладкостью, что уменьшает сопротивление движению воздуха и препятствует накоплению пыли и загрязнений. В отличие от металлических аналогов, пластик не подвержен коррозии и не требует дополнительной обработки.

Области применения

• Вентиляция жилых зданий и квартир;
• Системы кондиционирования офисов и торговых площадей;
• Общественные и образовательные учреждения;
• Производственные цеха и складские комплексы;
• Помещения с высокой влажностью, где металлические воздуховоды быстро выходят из строя.

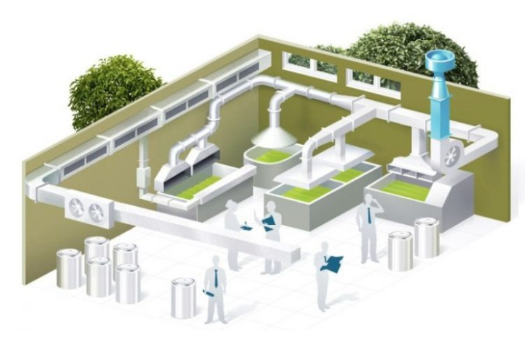

Примеры установки воздуховодов прямоугольных в цехе гальваники

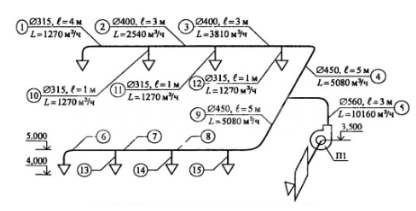

Расчетная схема прямоугольных воздуховодов

На схемах указано обозначение номенклатуры изделий, длина перехода определяется расчетным путем. Параметры сечения зависят от регламентированной кратности обмена воздуха и мощности вентиляторов. Гидравлический диаметр должен обеспечивать не только эффективное функционирование вентиляционной системы, но и минимизировать затраты финансовых средств на содержание и обслуживание. Еще одно требование – скорость движения воздушных потоков подбирается таким образом, чтобы исключалась вероятность генерирования звуковых волн.

Преимущества воздуховодов прямоугольных пластиковых

Современные пластики имеют много преимуществ в сравнении с традиционными материалами изготовления прямоугольных труб – оцинкованного листового железа.

1. Небольшой вес в сравнении с пропускной способностью. Воздуховоды прямоугольные могут фиксироваться к потолкам из любых строительных материалов. Потолочные перекрытия могут быть бетонными, железобетонными или деревянными. Во время монтажа можно применять дешевые метизы.
2. Низкие показатели сопротивления воздушным потокам. За счет этого уменьшается мощность вентиляторов – достигается существенная экономия электрической энергии. Особенно заметна экономия при монтаже больших систем вентиляции в производственных цехах, больших торговых помещениях, в спортивных и концертных залах и т. д.
3. На гладких внутренних поверхностях не скапливается пыл – увеличивается периодичность регламентного технического обслуживания. Кроме того, понижается вероятность возникновения пожаров из-за возгорания пыли. Еще один плюс – пыль не разносится по всем помещениям здания.
4. Химическая стойкость. Воздуховоды прямоугольные пластиковые допускается устанавливать для вентиляции химических производств или отдельных рабочих зон, в которых по технологии производства используются агрессивные соединения.
5. Экологичность. Материал не выделяет вредных соединений, воздуховоды прямоугольные пластиковые можно применять в системах вентиляции больниц, детских учреждений, на предприятиях по производству пищевых продуктов.
6. Низкая теплопроводность. Внутри воздуховодов прямоугольных не конденсируется влага. Постоянное присутствие влаги стимулирует размножение болезнетворных бактерий и микроорганизмов. В результате превышения нормативных показателей могут появляться аллергические реакции или вирусные заболевания.
7. Ремонтопригодность. В случае механических повреждений воздуховод прямоугольный из пластика без проблем ремонтируется. На прямоугольной поверхности сквозные трещины запаиваются при помощи простых нагревательных приборов. В большинстве случаев ремонтные работы можно выполнять без полной остановки системы вентиляции – не нарушается производственный цикл, не ухудшается микроклимат, комфортность пребывания в помещении остается на стабильном уровне.
8. Большой срок эксплуатации. Производители гарантируют минимум пятьдесят лет использования воздуховодов прямоугольных пластиковых. В некоторых случаях для изготовления особо важных элементов используются модифицированные пластики с улучшенными физическими характеристиками. Такой воздуховод ПВХ прямоугольный можно устанавливать на открытых площадках, пластик не реагирует на жесткое ультрафиолетовое излучение. Не нарушается прочность межмолекулярных связей, материал не теряет пластичность, выдерживает значительные динамические и статические нагрузки. После снятия усилий восстанавливает свою первоначальную геометрию.

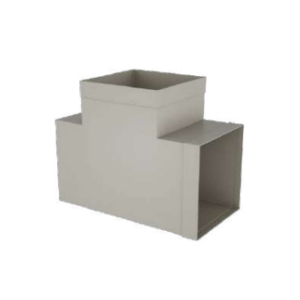

9. Все доборные монтажные элементы взаимозаменяемые и имеют одинаковый принцип фиксации – при выполнении ремонтных работ значительно упрощается подбор вышедших из строя элементов.
10. Простота установки. Воздуховод прямоугольный режется ножовкой по металлу или болгаркой. Срез получается ровным, кроме удаления заусениц никакой дополнительной подготовки к соединению не требуется. Значительно повышается производительность труда монтажников, что оказывает положительное влияние на общую стоимость системы вентиляции.
11. Минимальная шумность. Превышение уровня допустимого шума в помещениях – один из главных недостатков металлических конструкций. Воздуховоды прямоугольные пластиковые гасят колебания вентиляторов. Их можно устанавливать для вентиляции офисных зданий, школьных и государственных заведений. Металлические конструкции требуют применения комплекса мероприятий и специальных элементов для гашения колебаний, а это увеличивает общую стоимость оборудования. Кроме того, дополнительные соединения увеличивают риски образования протечек воздуха, что крайне негативно сказывается на технических характеристиках функционирования вентиляционной систем

Технические требования к воздуховодам прямоугольным пластиковым

Воздуховоды прямоугольные регламентируются по материалам изготовления и толщине стенки. Технические параметры пластика прописаны в ГОСТ 18599 и ГОСТ 51613-2000. Трубы для вентиляции могут соединяться в раструб или на фланец. Для предупреждения протечек воздуха используются резиновые прокладки. Материал прокладок не может иметь эффекта остаточной деформации и восстанавливать свои размеры после снятия напряжения. За счет такой характеристики обеспечивается достаточная герметичность соединение весь период эксплуатации системы.

Толщина стенок воздуховодов для вентиляции подбирается с учетом максимальных показателей давления воздушного потока, при этом обязательно применение коэффициента запаса прочности. Допускаются незначительные дефекты внешних поверхностей, если в результате основные контролируемые параметры не выходят за поля допусков.

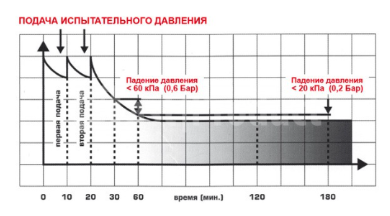

По качеству трубы для вентиляции проверяются по методике ГОСТа 24157-80, проверка делается предприятием-изготовителем визуальным методом и в лабораторных условиях. Образцы для испытаний и проверки изымаются выборочно. В зависимости от технологии производства могут отбираться товары из каждой партии. Если один из образцов не прошел испытание, то допускается повторная проверка. Ее результаты считаются окончательными и ревизии не подлежат. Сварные швы и места соединений должны выдерживать не менее 1000 циклов включения/выключения электрических вентиляторов без нарушения целостности и герметичности швов.

Критерии подбора сечения прямоугольных труб для вентиляции

Существующая методика рекомендует выполнять расчет одним из двух методов:

1. По поддержанию постоянного давления во всех отводах и магистральных воздуховодах. Система вентиляции должна иметь одинаковое давление воздушного потока вне зависимости от площади сечения и удаления от вентиляторов. Применяются для систем, обслуживающих несколько помещений с одинаковыми требованиями по кратности обмена воздуха.
2. По поддержке постоянной скорости движения воздушных потоков. Чем ближе воздуховод к вентилятору, тем больше его сечение и наоборот. За счет такой зависимости удается добиваться максимальной эффективности системы с одновременным снижением стоимости и количества элементов. Методика принимает во внимание количество воздуха в системе по каждому отдельному участку и в сумме в магистральных каналах. Согласно требованиям СанПин скорость движения воздуха в промышленных цехах не может превышать 11 м/с, в офисных и торговых помещениях не более 6 м/с, для жилых комнат скорость уменьшается до 5 м/с.
