Фильтр ячейковый Фя
Ячейковые фильтры Фя предназначены для предварительной очистки наружного и рециркуляционного воздуха от пылевых загрязнений. Они применяются в системах вентиляции и кондиционирования воздуха, где используются либо как первая ступень фильтрации в многоступенчатых схемах, либо как основное фильтрующее устройство в одноступенчатых установках с уровнем запылённости воздуха до 1 мг/м³. Изделия рассчитаны на эксплуатацию в условиях умеренного климата, категория размещения 2 по ГОСТ 15150.
Конструктивные особенности

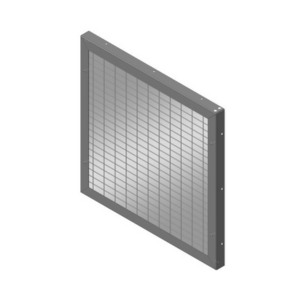

Фильтр представляет собой металлическую рамку из оцинкованной стали, внутри которой закреплён фильтрующий элемент. В конструкции применяются регенерируемые материалы, что обеспечивает возможность их повторного использования после очистки.
Нормативная документация
Выпуск ячейковых фильтров Фя осуществляется в соответствии с техническими условиями ТУ 28.25.14-022-11865045-2023.

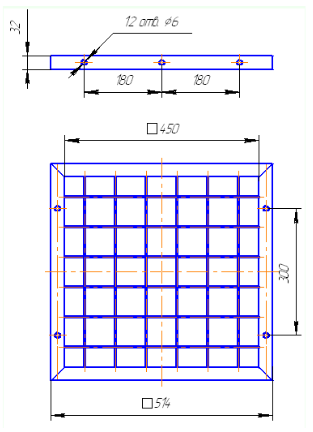

Габаритные размеры Фя
| Показатель | ФяВБ | ФяПБ | ФяУБ | ФяРБ |
| Фильтрующий материал | Перфорированная сетка винипласта (ГОСТ 15976 – 81) | Пенополиуретан (ТУ 6-55-21-89) | Материал ФРНК - 1 | Стальная сетка (ГОСТ 3826-82) |
| Площадь рабочего сечения, м2 | 0,22 | |||
| Номинальная пропускная способность ячейки, м3/ч | 1540 | |||
| Удельная воздушная нагрузка, м3/(ч·м2) | 7000 | |||
| Начальное аэродинамическое сопротивление, Па не более | 60 | 60 | 40 | 50 |
| Пылеемкость (при увеличении сопротивления на 1000Па), г/м2 | 2400 | 400 | 550 | 2300 |
| Эффективность очистки, % (по методике СТНИИП) | 60 | 80 | 60 | |
| Класс фильтра по ГОСТ Р EН 779-2007 (Evrovent4/9) | G2(EU2) | G2(EU2) | G3(EU3) | G2(EU2) |
| Рекомендуемое конечное сопротивление, Па , не более | 250 | 300 | 250 | |
| Глубина фильтра Н, мм | 32 | |||
| Масса, кг | 4,2 | 3,4 | 2,8 | 6 |
| Регенерируемость фильтрующего материала | регенерируется | |||
Пример обозначения при заказе
- ФяРБ-У2 – фильтр ячейковый с фильтрующим материалом - стальная сетка для районов с умеренным климатом 2-ой категории размещения.
