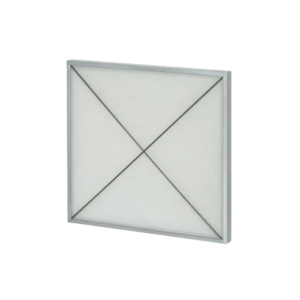

Фильтр воздушный панельный ФВФ с рамкой
Панельный воздушный фильтр ФВФ с рамкой предназначен для удаления пыли из наружного и рециркуляционного воздуха в системах приточной вентиляции, выполняя роль фильтра первой ступени очистки.
Конструкция

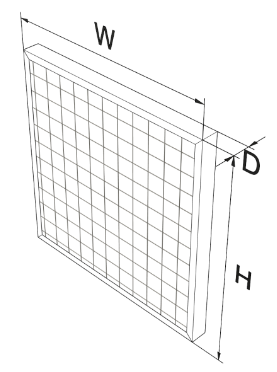

Фильтр ФВП-II представляет собой панельный фильтр, включающий рамку из оцинкованной стали и объемный фильтрующий материал из полиэстера.
Фильтрующий материал закрепляется в рамке при помощи металлических спиц со стороны входа воздуха и сварной металлической сетки со стороны выхода воздуха. Для фильтров большого размера используется усиленная конструкция: внутри рамки устанавливается перемычка, которая делит фильтр на две части, добавляя конструкции прочности.
Техническое обслуживание
Во время эксплуатации рекомендуется следить за перепадом давления до и после фильтра с помощью дифференциального манометра. При достижении установленного уровня конечного аэродинамического сопротивления необходимо заменить фильтрующий материал, установленный внутри рамки фильтра.
Технические характеристики ФВФ с рамкой
| Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % | Номинальная удельная воздушная нагрузка,м3/ч х м2 (фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | |
| начальное | рекомендуемое конечное | |||
| G2 | 65≤Am<80 | 9 700 (2,7) | 80-100 | 250 |
| G3 | 80 ≤ Am < 90 | 9 700 (2,7) | 90-110 | 250 |
| G4 | 90 ≤ Am | 9 700 (2,7) | 100-120 | 250 |
