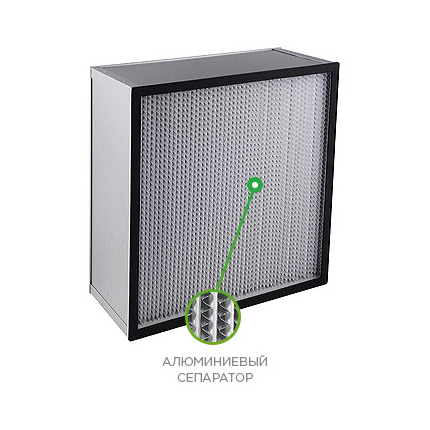

Фильтр абсолютной очистки с алюминиевым сепаратором

Фильтры воздушные абсолютной очистки ФВА-I применяются для тонкой фильтрации воздушного потока в помещениях, где одним из основных условий является - стерильность воздуха. Фильтры НЕРА используются в многоуровневых фильтрационных системах в качестве финишной очистки воздушного потока. Так же устанавливаются в вытяжных шкафах, аспирационных системах, фармацевтике и медицинских учреждениях.

Фильтры воздушные ФВА-I состоят из:

Корпуса который может быть изготовлен из алюминия, нержавеющей или оцинкованной стали, МДФ фанеры. Ширина корпуса может быть 150 мм или 300 мм;
Фильтрующего слоя изготовленного из гофрированного полотна состоящего из стекловолокон микроскопической, пористой структуры (ультратонкая стеклобумага), между складками которого укладывают алюминиевую фольгу;
в чистых помещениях, ламинарных шкафах, аспирационных системах - для очистки воздуха до уровня стерильности.
уплотнителя (в зависимости от комплектации);
сетки на входе, выходе (при необходимости);

Укладка алюминиевого сепаратора между слоями предотвращает их склеивание. Герметичность материала, торцевых сторон корпуса НЕРА фильтра обеспечивается с помощью обработки двухкомпонентным клеем.
Начальное сопротивление воздушному потоку составляет величину от 60 до 150Па( в зависимости от класса очистки), конечное – 600 Па, При достижении максимальной отметки аэродинамического сопротивления фильтр подлежит замене.
Фильтры воздушные абсолютной очистки ФВА-I не подлежат вторичному использованию, так как являются одноразовыми. Утилизируется непригодный для использования НЕРА фильтр, как строительные отходы.

Технические характеристики

Класс фильтра по ГОСТ Р ЕН 779-2014	Эффективность по счетной концентрации наиболее проникающих частиц, % (MPPS)	Номинальная удельная воздушная нагрузка, м³/ч х м² (фронтальная нагрузка, м/с)		Аэродинамическое сопротивление при номинальной нагрузке, Па
		Толщина фильтра, мм		начальное		конечное
		150	292, 300	Толщина фильтра, мм
		150	292, 300	150	292, 300
E10	85	1620 (0,45)	5760 (1,6)	60	100	600
E11	95	1620 (0,45)	5760 (1,6)	80	125	600
E12	99,5	1620 (0,45)	5760 (1,6)	100	150	600
Н13	99,95	1620 (0,45)	5760 (1,6)	130	175	600
Н14	99,995	1620 (0,45)	5760 (1,6)	150	200	600

Технические параметры основных типоразмеров

Обозначение	Габаритные размеры			Номинальная производительность, м3/ч
Обозначение	Ширина, W	Высота, H	Толщина фильтра, D	Номинальная производительность, м3/ч
ФВА-I-305-305-150-E10 (E11-Н14)/…	305	305	150	150
ФВА-I-305-610-150-E10 (E11-Н14)/…	305	610	150	300
ФВА-I-457-457-150-E10 (E11-Н14)/…	457	457	150	330
ФВА-I-530-530-150-E10 (E11-Н14)/…	530	530	150	450
ФВА-I-530-1130-150-E10 (E11-Н14)/…	530	1130	150	950
ФВА-I-610-610-150-E10 (E11-Н14)/…	610	610	150	600
ФВА-I-610-762-150-E10 (E11-Н14)/…	610	762	150	750
ФВА-I-610-915-150-E10 (E11-Н14)/…	610	915	150	900
ФВА-I-610-1220-150-E10 (E11-Н14)/…	610	1220	150	1200
ФВА-I-305-305-292(300)-E10 (E11-Н14)/…	305	305	292	500
ФВА-I-305-610-292(300)-E10 (E11-Н14)/…	305	610	292	1000
ФВА-I-457-457-292(300)-E10 (E11-Н14)/…	457	457	292	1150
ФВА-I-530-530-292(300)-E10 (E11-Н14)/…	530	530	292	1600
ФВА-I-530-1130-292(300)-E10 (E11-Н14)/…	530	1130	292	3 400
ФВА-I-610-610-292(300)-E10 (E11-Н14)/…	610	610	292	2000
ФВА-I-610-762-292(300)-E10 (E11-Н14)/…	610	762	292	2650
ФВА-I-610-915-292(300)-E10 (E11-Н14)/…	610	915	292	3150
ФВА-I-610-1220-292(300)-E10 (E11-Н14)/…	610	1220	292	4 000

* - По заказу изготавливаются фильтры с другими размерами

Аэродинамическое сопротивление чистого фильтра ФВА-I

Класс фильтра	Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2)
Класс фильтра	1120	1620	2655	3690	4725	5760	6795
Толщина фильтра 150 мм
E10	51	60	77	95	112	130	150
E11	71	80	98	115	135	152	175
E12	92	100	120	138	156	176	200
Н13	120	130	147	166	188	206	230
Н14	140	150	167	186	206	226	250
Толщина фильтра 292, 300 мм
E10		30	45	60	80	98	115
E11		54	70	86	105	125	145
E12		72	90	105	127	148	169
Н13		96	113	132	152	175	200
Н14		112	132	152	175	200	225

Толщина фильтра 150 мм

Толщина фильтра 292, 300 мм

Расчет номинальной производительности для фильтров нестандартных размеров:

Qн=Fвх x qн,
Где Qн – номинальная производительность фильтра, м3/ч
qн - номинальная удельная воздушная нагрузка, м3/ч х м2
Fвх - площадь входного сечения фильтра, м2

Указания по эксплуатации (применению):

Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +70°С и относительной влажности не более 95%.
Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра или при достижении сопротивления указанного в паспорте на установку согласно проекта.
При монтаже фильтр ФВА разрешается брать только за корпус.

Пример составления спецификации A-B-C-D-E-F, где:

Пункт	Составляющая	Обозначение
A	Наименование	ФВА-I - Фильтр абсолютной очистки, с алюминиевой сепаратором (150мм+ ) ФВА-II – Фильтр абсолютной очистки, с клеевым сепаратором (до 150мм включительно )
B	Корпус	W – ширина H – высота L – глубина
С	Класс очистки	E10 – E12, H13, H14, U15 – U17
D	Материал корпуса	К1 – Оцинкованная сталь К2 – Нержавеющая сталь К4 – Алюминий К7 – МДФ
Е	Защитная сетка	0СО – Нет сетки ОС1 – Сетка со стороны выхода воздуха ОС2 – Сетка со стороны входа воздуха ОС3 – Сетка с обеих сторон
F	Уплотнение	У0 – Нет уплотнителя У1 – Уплотнение со стороны выхода воздуха У2 – Уплотнение со стороны входа воздуха У3 – Уплотнение с обеих сторон

Пример обозначения фильтра:

ФВА-I-610-610-300-H13/К1/ОСО/У3

Расшифровка:

Фильтр абсолютной очистки с клеевым сепаратором, ширина 610мм., высота 610мм., глубина 300мм., класс очистки Н13, материал корпуса оцинкованная сталь, защитная сетка отсутствует, уплотнение с обеих сторон.
