Фильтр абсолютной очистки воздуха ФВА II с клеевым сепаратором

Фильтры воздушные НЕРА абсолютной очистки (ФВА-II) применяются для фильтрации воздушного потока в помещениях, где одним из основных условий является - стерильность. Фильтры абсолютной очистки НЕРА используются в многоуровневых фильтрационных системах в качестве финишной очистки. Так же устанавливаются в вытяжных шкафах, аспирационных системах, используются в области фармацевтики и медицинских учреждениях.

Фильтры воздушные ФВА-II состоят из:

Рамки, изготовленной в зависимости от выбранной комплектации (алюминий, нержавеющая или оцинкованная сталь, МДФ фанера) ширина рамки может быть 78 мм или 150 мм;

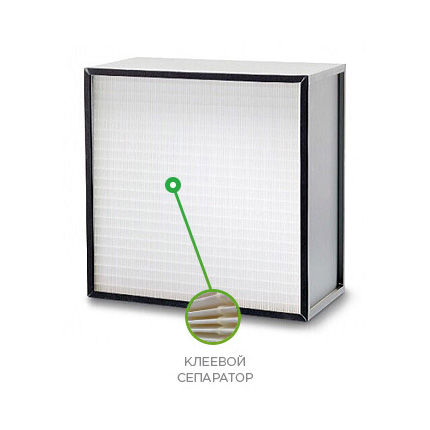

Фильтрующего слоя изготовленного из гофрированного полотна, состоящего из стекловолокон микроскопической, пористой структуры (ультратонкая стеклобумага), между складками которого (для предотвращения склеивания) заливается клеевой сепаратор по технологии Minipleat.
уплотнителя (в зависимости от комплектации);
сетки на входе, выходе (при необходимости);

Герметичность материала, торцевых сторон корпуса НЕРА фильтра обеспечивается с помощью обработки двухкомпонентным клеем.

Начальное сопротивление воздушному потоку составляет величину от 50 до 150Па (в зависимости от класса очистки), конечное – 600 Па, После достижения максимальной отметки аэродинамического сопротивления фильтр подлежит замене.

Фильтры воздушные абсолютной очистки ФВА-II не подлежат вторичному использованию, так как являются одноразовыми. Утилизируется непригодный для использования НЕРА фильтр, как строительные отходы.

Технические характеристики

Класс фильтра по ГОСТ Р ЕН 779-2014	Эффективность по счетной концентрации наиболее проникающих частиц, % (MPPS)	Номинальная удельная воздушная нагрузка, м3/ч х м2(фронтальная нагрузка, м/с)	Аэродинамическое сопротивление при номинальной нагрузке, Па
			начальное			конечное
			Толщина фильтра, мм
			78	150
E10	85	1620 (0,45)	60	50	600
E11	95	1620 (0,45)	80	65	600
E12	99,5	1620 (0,45)	100	80	600
Н13	99,95	1620 (0,45)	130	110	600
Н14	99,995	1620 (0,45)	150	130	600
U15	99,9995	1620 (0,45)	170	150	600
U16	99,99995	1620 (0,45)	200	180	600

Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.

Технические параметры основных типоразмеров

Обозначение	Габаритные размеры			Номинальная производительность, м³/ч
Обозначение	Ширина, W	Высота, H	Толщина фильтра, D	Номинальная производительность, м³/ч
ФВА-II-305-305-78-E10 (E11-U16)/…	305	305	78	150
ФВА-II-305-610-78-E10 (E11- U16)/…	305	610	78	300
ФВА-II-457-457-78-E10 (E11- U16)/…	457	457	78	330
ФВА-II-530-530-78-E10 (E11- U16)/…	530	530	78	450
ФВА-II-610-610-78-E10 (E11- U16)/…	610	610	78	600
ФВА-II-610-762-78-E10 (E11- U16)/…	610	762	78	750
ФВА-II-610-915-78-E10 (E11- U16)/…	610	915	78	900
ФВА-II-610-1220-78-E10 (E11- U16)/…	610	1220	78	1200
ФВА-II-305-305-150-E10 (E11- U16)/…	305	305	150	150
ФВА-II-305-610-150-E10 (E11- U16)/…	305	610	150	300
ФВА-II-457-457-150-E10 (E11- U16)/…	457	457	150	330
ФВА-II-530-530-150-E10 (E11- U16)/…	530	530	150	450
ФВА-II-610-610-150-E10 (E11- U16)/…	610	610	150	600
ФВА-II-610-762-150-E10 (E11- U16)/…	610	762	150	750
ФВА-II-610-915-150-E10 (E11- U16)/…	610	915	150	900
ФВА-II-610-1220-150-E10 (E11- U16)/…	610	1220	150	1200

* - По заказу изготавливаются фильтры с другими размерами

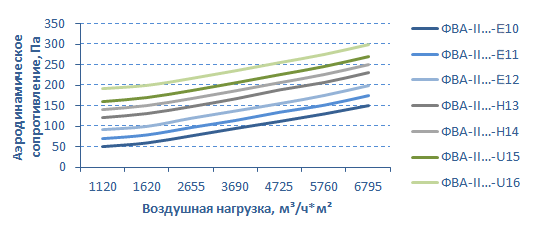

Аэродинамическое сопротивление чистого фильтра ФВА-II

Класс фильтра	Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2)
Класс фильтра	1120	1620	2655	3690	4725	5760	6795
Толщина фильтра 78 мм
E10	51	60	77	95	112	130	150
E11	71	80	98	115	135	152	175
E12	92	100	120	138	156	176	200
Н13	120	130	147	166	188	206	230
Н14	140	150	167	186	206	226	250
U15	160	170	187	206	226	246	270
U16	192	200	217	236	256	276	300

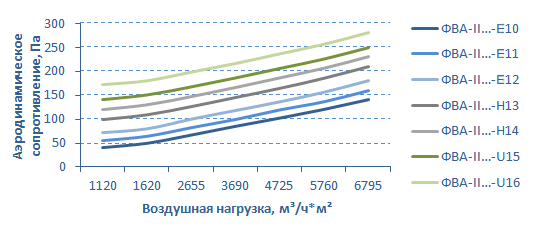

Толщина фильтра 150 мм
E10	41	50	67	85	102	120	140
E11	56	65	83	100	120	137	160
E12	72	80	100	118	136	156	180
Н13	100	110	127	146	165	186	210
Н14	120	130	147	166	186	206	230
U15	140	150	167	186	206	226	250
U16	172	180	198	216	236	256	280

Толщина 78 мм

Толщина 150 мм

Расчет номинальной производительности для фильтров нестандартных размеров:

Qн=Fвх x qн,
Где Qн – номинальная производительность фильтра, м3/ч
qн - номинальная удельная воздушная нагрузка, м3/ч х м2
Fвх - площадь входного сечения фильтра, м2

Указания по эксплуатации (применению):

Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +70°С и относительной влажности не более 95%.
Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра или при достижении сопротивления указанного в паспорте на установку согласно проекта.
При монтаже фильтр ФВА разрешается брать только за корпус.

Пример составления спецификации A-B-C-D-E-F, где:

Пункт	Составляющая	Обозначение
A	Наименование	ФВА-I - Фильтр абсолютной очистки, с алюминиевой сепаратором (150мм+ ) ФВА-II – Фильтр абсолютной очистки, с клеевым сепаратором (до 150мм включительно )
B	Корпус	W – ширина H – высота L – глубина
С	Класс очистки	E10 – E12, H13, H14, U15 – U17
D	Материал корпуса	К1 – Оцинкованная сталь К2 – Нержавеющая сталь К4 – Алюминий К7 – МДФ
Е	Защитная сетка	0СО – Нет сетки ОС1 – Сетка со стороны выхода воздуха ОС2 – Сетка со стороны входа воздуха ОС3 – Сетка с обеих сторон
F	Уплотнение	У0 – Нет уплотнителя У1 – Уплотнение со стороны выхода воздуха У2 – Уплотнение со стороны входа воздуха У3 – Уплотнение с обеих сторон

Пример обозначения фильтра:

ФВА-II-610-610-300-H13/К1/ОСО/У3

Расшифровка:

Фильтр абсолютной очистки с клеевым сепаратором, ширина 610мм., высота 610мм., глубина 300мм., класс очистки Н13, материал корпуса оцинкованная сталь, защитная сетка отсутствует, уплотнение с обеих сторон.
