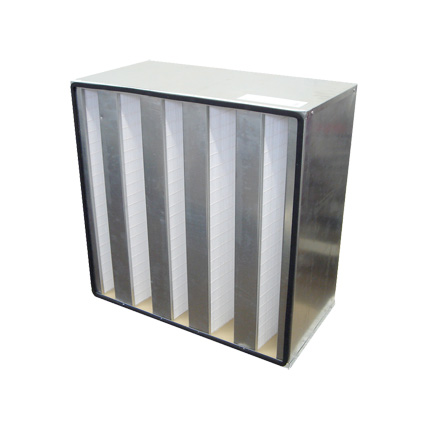

Фильтр абсолютной очистки высокой производительности

Фильтры высокой эффективности ФВА-НС применяются для тонкой фильтрации воздушного потока в помещениях, где одним из основных условий является - стерильность воздуха. ФВА-НС могут быть использованы в многоуровневых фильтрационных установках в качестве финишной очистки воздушного потока. Так же они устанавливаются в вытяжных (ламинарных) шкафах, аспирационных системах, фармацевтической промышленности и медицинских учреждениях.

Фильтры высокой эффективности ФВА-НС состоят из:

• Корпуса произведённого выбор заказчика из отшлифованной МДФ фанеры, оцинкованной или нержавеющей стали, алюминиевого листа. Ширина корпуса может быть 292 мм или 300 мм;
• Фильтрующего слоя изготовленного из плиссированного стекловолокна микроскопической, пористой структуры (ультратонкая стеклобумага). Что бы не допустить склеивание складок, между ними заливается клеевой сепаратор по технологии Minipleat;
• Уплотнителя (в зависимости от комплектации);

Фильтрующий элемент расположен в корпусе W-образно, это позволяет повысить производительность фильтра ФВА-НС. Стандартная толщина корпуса - 292мм или 300мм. Класс очистки Е10-Н14. Герметичность материала, торцевых сторон корпуса абсолютного фильтра обеспечивается с помощью обработки двухкомпонентным клеем.

Начальное сопротивление воздушному потоку составляет величину от 180 Па, конечное 600 Па, При достижении максимальной отметки аэродинамического сопротивления фильтр подлежит замене.

Фильтры высокой эффективности ФВА-НС не подлежат вторичному использованию, так как являются одноразовыми. Утилизируется непригодный для использования фильтр, как строительные отходы.

Технические характеристики

Технические параметры основных типоразмеров

* - По заказу изготавливаются фильтры с другими размерами

Аэродинамическое сопротивление чистого фильтра ФВА-НС

Расчет номинальной производительности для фильтров нестандартных размеров:

• Qн=Fвх x qн,
• Где Qн – номинальная производительность фильтра, м3/ч
• qн - номинальная удельная воздушная нагрузка, м3/ч х м2
• Fвх - площадь входного сечения фильтра, м2

Указания по эксплуатации (применению):

• Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +70°С и относительной влажности не более 95%.
• Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
• Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра или при достижении сопротивления указанного в паспорте на установку согласно проекта.
• При монтаже фильтр ФВА разрешается брать только за корпус.

Пример составления спецификации A-B-C-D-E-F, где:

Пример обозначения фильтра:

ФВА-HC-610-610-300-H13/К1/ОСО/У3

Расшифровка:

Фильтр абсолютной очистки с клеевым сепаратором, ширина 610мм., высота 610мм., глубина 300мм., класс очистки Н13, материал корпуса оцинкованная сталь, защитная сетка отсутствует, уплотнение с обеих сторон.
