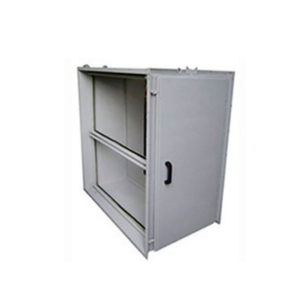

Фильтры воздушные ССФ-К6

Высокопроизводительная секция компактных фильтров типа ССФ-К6 предназначена для установки и герметизации компактных фильтров типа ФяС-К глубиной 600 мм в системах приточной и вытяжной вентиляции, а также в системах кондиционирования воздуха различных зданий. Секция является неотъемлемой частью вентиляционной системы и обеспечивает надежную интеграцию фильтров.

Особенности конструкции

В секции размещаются компактные фильтры типа ФяС-К с габаритными размерами входного сечения 592×592 мм, глубиной 600 мм и классами очистки от G4 до F9. Конструкция секции позволяет герметично фиксировать фильтры, обеспечивая оптимальное распределение воздушного потока и предотвращая байпасные утечки.

Преимущества использования

Высокопроизводительная секция ССФ-К6 обеспечивает значительное увеличение пропускной способности воздуха — на 30% по сравнению со стандартными секциями СКФ и ССФ при сохранении тех же габаритов проходного сечения. Большая площадь фильтрации фильтров ФяС-К 600 позволяет продлить срок их службы в 2–2,5 раза, обеспечивая экономию на обслуживании и заменах фильтрующих элементов.

Устройство

Высокопроизводительная секция компактного фильтра состоит из металлического корпуса (1), имеющего на входе и выходе фланцы (2) для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. С одной из сторон корпус ССФ-К6 имеет дверь (3), которая уплотняется с корпусом за счет размещенного на них специального уплотнения и прижимов (4). Двери могут быть справа (П) или слева (Л) по ходу движения воздуха.

Внутри корпуса ярусами размещаются компактные фильтры (5), которые вдвигаются в корпус по направляющим, размещенным сверху и снизу каждого яруса. Уплотнение рамок карманных фильтров в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон фильтров. В одном ярусе уплотнение фильтров между собой и стенкой ССФ-К6 осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФяС-К. В обозначение фильтров ФяС-К 600 для снаряжения ССФ-К6 добавляется индекс “7”, обозначающий наличие указанных уплотнений.

Секция имеет два штуцера (6) для подключения приборов, измеряющих сопротивление фильтров, например, дифференциального манометра типа DPG-600.

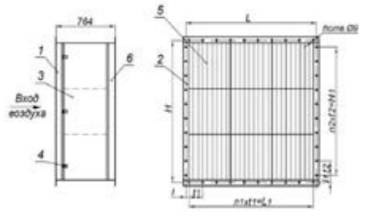

Схема секции компактных фильтров

1. корпус;
2. 2 фланца;
3. дверь;
4. поворотная защелка;
5. фильтр (ФяС-К);
6. 2 штуцера.

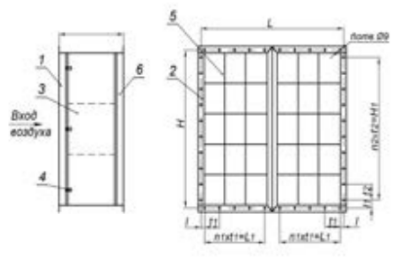

Схема секции компактного фильтра ССФ-К6 2/6х5; 2/6х6

1. корпус;
2. 2 фланца;
3. дверь;
4. поворотная защелка;
5. фильтр ФяС-К;
6. 2 штуцера

Габаритные размеры ССФ-К6

Технические характеристики ССФ-К6
