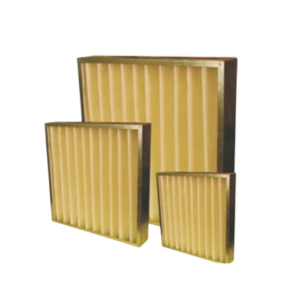

Фильтры ячейковые гофрированные типа ФяГ

Фильтры типа ФяГ предназначены для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования помещений различного назначения.

Данное оборудование применяется в бытовых, административных и промышленных зданиях и обеспечивает эффективное удаление пылевых загрязнений из воздушного потока, способствуя созданию комфортных и безопасных условий для пребывания людей и эксплуатации оборудования.

Благодаря надежной конструкции и высоким фильтрационным характеристикам, фильтры ФяГ являются оптимальным решением для систем общеобменной вентиляции.

Условия эксплуатации

Фильтры ФяГ работоспособны и сохраняют свои технические характеристики в широком диапазоне температур очищаемого воздуха — от -40 °С до +100 °С, что позволяет использовать их в различных климатических зонах и в системах с подогревом приточного воздуха. Параметры фильтров определяются в соответствии с требованиями ГОСТ EN 779-2014, что подтверждает стабильность их эксплуатационных и фильтрационных характеристик на протяжении всего срока службы и соответствие международным стандартам качества.

Общее устройство фильтра

Конструкция фильтров ФяГ включает рамку, внутри которой размещен фильтрующий материал, уложенный в виде гофр. Такая конфигурация позволяет увеличить площадь фильтрации при сохранении компактных габаритов. Со стороны выхода воздуха фильтрующий материал опирается на гофрированную сетку волнообразной формы, обеспечивающую механическую прочность и сохранение геометрии фильтра даже при значительных нагрузках воздушного потока. Рамка фильтра может изготавливаться из различных материалов в зависимости от условий эксплуатации:

• картон;
• оцинкованная сталь;
• пластик;
• другие конструкционные материалы.

Возможность выбора материала рамки позволяет адаптировать фильтр под конкретные требования по влагостойкости, агрессивности среды и другим эксплуатационным факторам.

Техническое обслуживание

В процессе эксплуатации фильтров ФяГ необходимо контролировать их аэродинамическое сопротивление, которое является основным показателем степени загрязнения фильтрующего материала. Контроль осуществляется по показаниям манометра, подсоединенного к штуцерам, установленным в стенках воздухоочистных камер до и после фильтра. При достижении перепада давления, рекомендованного для данного типа фильтра, либо при ограничениях по располагаемому давлению в системе вентиляции, фильтры подлежат своевременной замене. Соблюдение данных требований обеспечивает стабильную работу системы вентиляции, предотвращает перегрузку вентиляционного оборудования и гарантирует поддержание заданного качества очистки воздуха на протяжении всего срока эксплуатации.

Схема фильтра ФяГ

1. рамка;
2. фильтрующий материал;
3. сетка гофрированной (волнообразной) формы (может отсутствовать).

Технические характеристики

Основные типоразмеры
