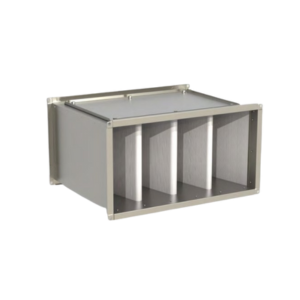

Фильтр Канал-ФКП-50-30-F5

Прямоугольные канальные фильтры применяются для очистки воздушного потока от пыли и волокнистых включений в системах общеобменной вентиляции.

Они предотвращают попадание механических примесей в помещения и обеспечивают защиту элементов вентиляционного оборудования.

Температурный диапазон перемещаемого воздуха составляет от –30 °С до +50 °С. Сменные кассеты могут поставляться как в составе фильтра, так и отдельно.

Рекомендации по установке

• размещение фильтра перед нагревательными элементами и вентилятором;
• применение кассет с классами очистки от G4 до F8.

Особенности конструкции

Корпус фильтра представляет собой коробчатую конструкцию из оцинкованной стали, оснащенную съемной крышкой для удобного обслуживания и замены кассет. Фильтрующая кассета может устанавливаться в корпус или поставляться отдельно. Ее каркас выполняется из оцинкованной стали либо пластикового профиля.

Фильтрующая часть выполняется в виде панельной кассеты (G4) или кассеты карманного типа (G4, F5–F8), изготовленной из синтетического материала. Стандартная комплектация предусматривает кассеты классов от G4 до F8. По дополнительному запросу возможна поставка кассет других классов очистки.

Фильтры допускают монтаж в любом положении. При вертикальной установке воздушный поток должен двигаться сверху вниз.

Работа вентиляционной системы без фильтра либо с чрезмерно загрязненной кассетой недопустима. Это снижает качество подаваемого воздуха и может привести к выходу из строя подшипников вентилятора и нагревательных элементов.

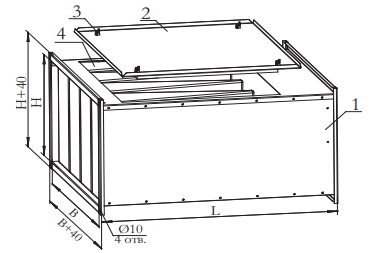

Габаритные размеры Канал-ФКП-50-30-F5

Технические характеристики Канал-ФКП-50-30-F5

Аэродинамические характеристики Канал-ФКП-50-30-F5

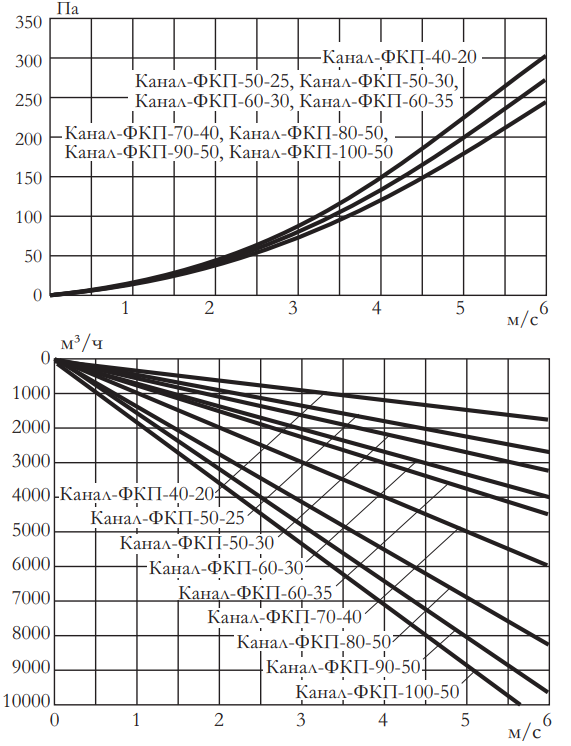

с панельным фильтром

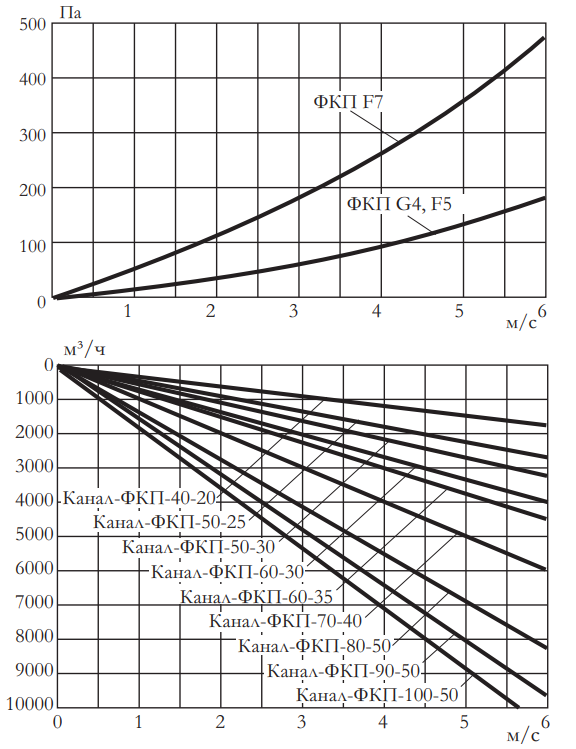

с карманным фильтром

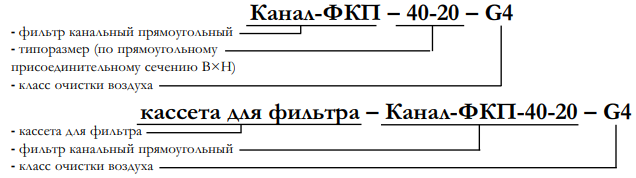

Условное обозначение
