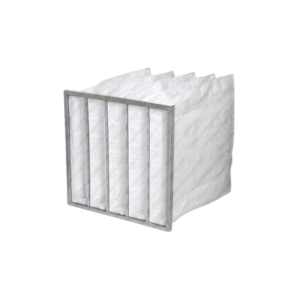

Фильтр карманный ФВК F9
Фильтр карманный ФВК F9 используется для эффективной тонкой фильтрации наружного и рециркуляционного воздуха в составе систем приточно-вытяжной вентиляции и кондиционирования воздуха.
Конструкция фильтра ФВК F9
Рамка:
Изготовлена из оцинкованного стального профиля П-образной формы с завальцованными краями. Углы соединяются встык и фиксируются заклепками (одной или двумя) с торца.
Фильтрующий материал:
В основе используется высокоэффективное волокно типа meltblown, обеспечивающее высокую степень очистки. Для предотвращения склеивания и чрезмерного раздувания карманов внутри конструкции установлен сепаратор (ограничитель).
Герметизация:
Все швы герметизируются с помощью ультразвуковой сварки. Фильтрующий материал фиксируется в рамке либо оцинкованной металлической лентой-уплотнителем, либо вклеивается внутрь профиля с дополнительной герметизацией.
Особенности и преимущества:
- Огнестойкость: соответствует F1 / K1 согласно DIN 53438
- Информация о фильтре нанесена на корпус и упаковку
- Упаковка: полиэтиленовая плёнка или картонная коробка
- Не подлежит регенерации, утилизируется как строительные отходы
- Стандартная толщина рамки: 20, 25, 45, 48, 96 мм
Условия эксплуатации:
Фильтр сохраняет свои свойства при температуре воздуха от -40 °C до +70 °C и влажности от 20% до 100%. Не допускается присутствие агрессивных газов и паров в воздухе.
Рекомендуется контролировать перепад давления при эксплуатации (с помощью дифманометра). При достижении сопротивления 450 Па или в соответствии с расчетными параметрами системы фильтр необходимо заменить.
Изготовление под заказ:
По индивидуальным требованиям возможно изготовление фильтров:
- с нестандартными размерами и толщиной рамки
- из различных материалов (пластик, нержавеющая сталь, металлическая проволока)
- с заданной длиной и числом карманов
Технические характеристики ФВК F9
| Эффективность | Средняя пылезадерживающая способность Am, по синтетической пыли % / Средняя эффективность Em для частиц с размерами 0,4 мкм, % | Номинальная удельная воздушная нагрузка, м³/ч x м² (фронтальная скорость м/с) | Количество карманов | Аэродинамическое сопротивление, Па | ||
| Начальное | Конечное | |||||
| Глубина кармана, мм | ||||||
| 300 | 600 | - | ||||
| F9 / EU9 | 95 ≤ Em | 9700 (2,7) | 8 | 165 | 115 | 450 |
Стандарты входного сечения
| Номенклатура | Горизонтальный, мм | Вертикальный, мм | Номинальная производительность м³/ч |
| ФВК-33- | 287 | 287 | 800 |
| ФBК-35- | 287 | 490 | 1400 |
| ФВК-36- | 287 | 592 | 1650 |
| ФBК-39- | 287 | 892 | 2500 |
| ФВК-53- | 490 | 287 | 1400 |
| ФВК-55- | 490 | 490 | 2350 |
| ФВК-56- | 490 | 592 | 2800 |
| ФBК-59- | 490 | 892 | 4250 |
| ФВК-63- | 592 | 287 | 1650 |
| ФВК-65- | 592 | 490 | 2800 |
| ФВК-66- | 592 | 592 | 3400 |
| ФВК-69- | 592 | 892 | 5100 |
| ФBК-93- | 892 | 287 | 2500 |
| ФBК-95- | 892 | 490 | 4250 |
| ФВК-96- | 892 | 592 | 5100 |
| ФВК-99- | 892 | 892 | 7700 |
Пример составления спецификации
- ФBК-W-H-L-Z-F9, где:
- ФВК – фильтр воздушный карманный;
- W – горизонтальный размер;
- H – вертикальный размер;
- L – глубина карманов;
- Z – количество карманов;
- F9 – эффективность.
