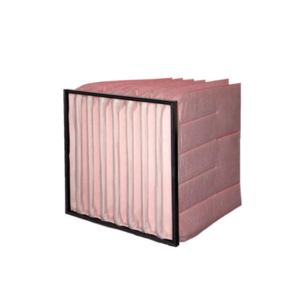

Фильтр воздушный карманный ФВК-F
Фильтр воздушный карманный ФВК-F (тонкой фильтрации) используется в качестве промежуточного уровня очистки в многоуровневых системах фильтрации на предприятиях где необходимо соблюсти высокие требования к качеству воздуха, например в фармацевтической химической, нефте-газодобывающей промышленности.
Так же данный вид фильтра может быть использован в качестве основного фильтрующего элемента в системах приточной ветиляции.
Конструкция ФВК тонкой очистки представляет собой корпус из оцинкованной стали, в который герметично зафиксированы фильтрующие карманы на металлических прутках. В зависимости от выбранного класса очистки для производства карманов используется полиэстер (класс очистки М5) или нетканый материал, изготовленный по технологии Meltblown (класс очистки М6-F9).
Каждый карман фильтра класса очистки М6-F9 имеет сепараторы по всей длине, это помогает предотвращать раздувание фильтра и позволяет равномерно распределять нагрузку. Во время монтажа карманного фильтра ФВК тонкой фильтрации в вентиляционную установку необходимо учитывать, что карманы должны размещаться строго вертикально. Уровень сопротивления фильтра тонкой очистки ФВК регулируется с помощью дифманометра. При достижении максимального конечного сопротивления, воздушный фильтр следует заменить на новый.
Особенности ФВК-F
- Фильтрующий материал – полиэстер (класс очистки М5) или Meltblown (класс очистки М6-F9);
- Корпус фильтра - оцинкованный (П-образный) профиль;
- Ширины рамки фильтра - 25 мм или 20 мм;
- Герметичная спайка карманов фильтра.
Карманные фильтры класса очистки М5-F9 не подлежат вторичному использованию, так как являются одноразовыми. Утилизируется непригодный для использования карманный фильтр, как строительные отходы.
Технические характеристики ФВК-F
| Класс очистки | M5 | M6 | F7 | F8 | F9 | |
| Средняя эффективность Еm, % | 50≤Eм<60 | 60≤Eм<80 | 80≤Eм<90 | 90≤Eм<95 | 90≤Eм | |
| Начальное сопротивление,Па | Длина кармана 300мм | 62 | 80 | 116 | 142 | 161 |
| Длина кармана 600мм | 53 | 66 | 96 | 111 | 124 | |
| Рекомендуемое конечное сопротивление,Па | 450 | |||||
| Номинальная удельная воздушная нагрузка, м3/ч х м2 (фронтальная скорость, м/с) | 9700 (2,7) | |||||
| Рабочая температура, ºС | От -40 до 70 | |||||
| Относительная влажность, % | От 20 до 100 | |||||
| Цвет материала | Белый | Оранжевый/Зеленый | Розовый | Желтый | Желтый | |
| Тип материала | 100% полиэстер | Meltblown | ||||
Технические параметры основных типоразмеров
| Обозначение | Габаритные размеры | Номинальная производительность, м3/ч | |||||
| Ширина, W | Высота, H | Глубина кармана, L | Количество карманов, Nk | Толщина рамки, P | |||
| F5 | F6-F9 | ||||||
| ФВК-33-600-3-M5(M6-F9)/25 | 287 | 287 | 600 | 3 | 4 | 25 | 850 |
| ФВК-35-600-3-M5(M6-F9)/25 | 287 | 490 | 600 | 3 | 4 | 25 | 1400 |
| ФВК-36-600-3-M5(M6-F9)/25 | 287 | 592 | 600 | 3 | 4 | 25 | 1700 |
| ФВК-53-600-5-M5(M6-F9)/25 | 490 | 287 | 600 | 5 | 6 | 25 | 1400 |
| ФВК-56-600-5-M5(M6-F9)/25 | 490 | 592 | 600 | 5 | 6 | 25 | 2800 |
| ФВК-63-600-6-M5(M6-F9)/25 | 592 | 287 | 600 | 6 | 8 | 25 | 1700 |
| ФВК-65-600-6-M5(M6-F9)/25 | 592 | 490 | 600 | 6 | 8 | 25 | 2800 |
| ФВК-66-600-6-M5(M6-F9)/25 | 592 | 592 | 600 | 6 | 8 | 25 | 3400 |
| ФВК-69-600-6-M5(M6-F9)/25 | 592 | 892 | 600 | 6 | 8 | 25 | 5100 |
| ФВК-96-600-9-M5(M6-F9)/25 | 892 | 592 | 600 | 9 | 10 | 25 | 5100 |
| ФВК-33-300-3-M5(M6-F9)/20 | 287 | 287 | 300 | 3 | 4 | 20 | 850 |
| ФВК-35-300-3-M5(M6-F9)/20 | 287 | 490 | 300 | 3 | 4 | 20 | 1400 |
| ФВК-36-300-3-M5(M6-F9)/20 | 287 | 592 | 300 | 3 | 4 | 20 | 1700 |
| ФВК-53-300-5-M5(M6-F9)/20 | 490 | 287 | 300 | 5 | 6 | 20 | 1400 |
| ФВК-56-300-5-M5(M6-F9)/20 | 490 | 592 | 300 | 5 | 6 | 20 | 2800 |
| ФВК-63-300-6-M5(M6-F9)/20 | 592 | 287 | 300 | 6 | 8 | 20 | 1700 |
| ФВК-65-300-6-M5(M6-F9)/20 | 592 | 490 | 300 | 6 | 8 | 20 | 2800 |
| ФВК-66-300-6-M5(M6-F9)/20 | 592 | 592 | 300 | 6 | 8 | 20 | 3400 |
| ФВК-69-300-6-M5(M6-F9)/20 | 592 | 892 | 300 | 6 | 8 | 20 | 5100 |
| ФВК-96-300-9-M5(M6-F9)/20 | 892 | 592 | 300 | 9 | 10 | 20 | 5100 |
Аэродинамическое сопротивление чистого фильтра ФВК с фильтрующим материалом Meltblown
| Класс фильтра | Глубина кармана, мм | Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| M5 | 600 | 14 | 20 | 27 | 31 | 43 | 53 | 63 | 81 |
| M5 | 300 | 17 | 25 | 34 | 38 | 52 | 62 | 73 | 90 |
| M6 | 600 | 22 | 29 | 38 | 42 | 56 | 66 | 78 | 98 |
| M6 | 300 | 33 | 41 | 49 | 54 | 69 | 80 | 92 | 110 |
| F7 | 600 | 53 | 60 | 67 | 72 | 85 | 96 | 106 | 124 |
| F7 | 300 | 61 | 71 | 80 | 87 | 104 | 116 | 128 | 149 |
| F8 | 600 | 63 | 71 | 80 | 85 | 99 | 111 | 122 | 141 |
| F8 | 300 | 85 | 96 | 106 | 111 | 129 | 142 | 154 | 176 |
| F9 | 600 | 74 | 82 | 91 | 96 | 112 | 124 | 137 | 159 |
| F9 | 300 | 103 | 113 | 124 | 131 | 149 | 161 | 176 | 200 |
