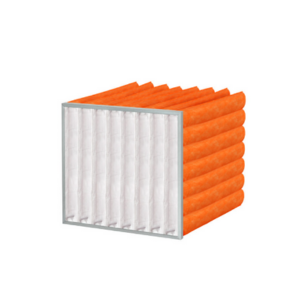

Фильтр воздушный карманный ФВК-М
Карманный воздушный фильтр ФВК-М предназначен для удаления пыли из наружного и рециркуляционного воздуха в системах приточной вентиляции, функционируя как фильтр второй (средней) ступени очистки.
Конструкция

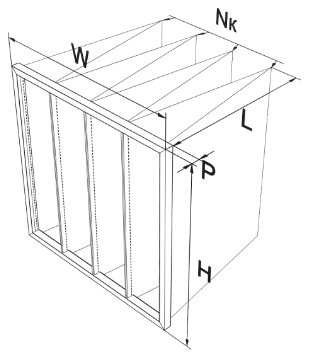

Фильтр состоит из рамки из оцинкованной стали и фильтрующего материала, сшитого в карманы. Материал карманов закрепляется и герметизируется в рамке с помощью спиц и уплотнителя типа «изолон». Для крупных фильтров применяется усиленная конструкция, при которой спицы свариваются в металлический каркас, что придает рамке дополнительную прочность.
Техническое обслуживание
В процессе эксплуатации необходимо отслеживать перепад давления до и после фильтра с помощью дифференциального манометра. При достижении рекомендованного уровня аэродинамического сопротивления следует заменить фильтры.
Технические характеристики ФВК-М
| Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Номинальная удельная воздушная нагрузка,м3/ч х м2 (фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | |
| начальное | рекомендуемое конечное | |||
| M5 | 40 ≤ Em < 60 | 9 700 (2,7) | 50-57 | 450 |
| M5 | 40≤Em<60 | 9 700 (2,7) | 53-62 | 450 |
| M6 | 60≤Em<80 | 9 700 (2,7) | 66-80 | 450 |
| F7 | 80≤Em<90 | 9 700 (2,7) | 96-116 | 450 |
| F8 | 90≤Em<95 | 9 700 (2,7) | 111-142 | 450 |
| F9 | 95≤Em | 9 700 (2,7) | 124-161 | 450 |
