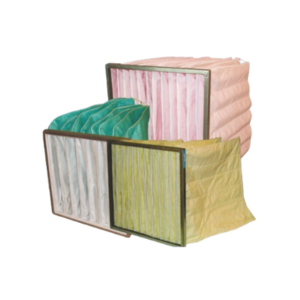

Карманные фильтры ячейковые типа ФяК F5
Карманные фильтры ячейковые типа ФяК F5 предназначены для более тонкой очистки приточного и рециркуляционного воздуха в системах вентиляции и кондиционирования.
Фильтры эффективно задерживают мелкодисперсную пыль, аэрозольные частицы и другие загрязнения, обеспечивая высокий уровень качества воздуха и надежную защиту вентиляционного оборудования.
Фильтры ФяК F5 широко применяются в общественных, административных, медицинских, производственных и складских помещениях.
Чаще всего они используются в качестве второй ступени фильтрации после фильтров грубой очистки классов G3–G4 либо как самостоятельный элемент очистки в системах с повышенными требованиями к чистоте воздуха.
Конструкция и особенности исполнения
Фильтр состоит из жесткой рамки из оцинкованной стали или прочного пластика и синтетического фильтрующего материала, сформированного в виде нескольких карманов. Многокарманная конструкция значительно увеличивает площадь фильтрации, обеспечивает равномерное распределение воздушного потока и высокую пылеемкость при относительно низком аэродинамическом сопротивлении.
- Класс очистки — F5 (тонкая очистка воздуха)
- Многокарманная конструкция для увеличенной площади фильтрации
- Синтетический фильтрующий материал с градиентной структурой
- Прочная и герметичная рамка
- Стабильная работа при различных расходах воздуха
Преимущества фильтров ФяК F5
Карманные фильтры типа ФяК F5 обеспечивают эффективную очистку воздуха от мелких загрязнений, способствуют созданию комфортного и безопасного микроклимата и продлевают срок службы более высокоэффективных фильтров (F7, F9 и выше) при многоступенчатой системе фильтрации.
- Повышенная степень очистки воздуха
- Высокая пылеемкость и увеличенный ресурс эксплуатации
- Снижение нагрузки на вентиляционное оборудование
- Экономичность при длительной эксплуатации
- Простота монтажа и замены
Эксплуатация и техническое обслуживание
Для поддержания стабильной эффективности фильтрации рекомендуется регулярно контролировать перепад давления и производить замену фильтра при достижении предельно допустимых значений сопротивления. Периодичность обслуживания зависит от условий эксплуатации, объема проходящего воздуха и уровня его загрязненности.
Схема фильтра ФяК
- рамка;
- фильтрующий материал
Технические характеристики ФяК
| Класс фильтра ФяК по ГОСТ Р ЕН 779-2014, EN 779 (Evrovent 4/9) | Номинальная удельная воздушная нагрузка, м3/ч на м2 площади входного сечения, q на 1 кв.м. | Аэродинамическое сопротивление, Па | |
| начальное | рекомендуемое конечное | ||
| G3 (EU3) | 10000-11400 | 20÷40 | 250 |
| G4 (EU4) | 10000-11400 | 40÷60 | 250 |
| F5(EU5) | 10000-11400 | 60÷70 | 450 |
| F6(EU6) | 10000-11400 | 80÷90 | 450 |
| F7(EU7) | 10000-11400 | 90÷110 | 450 |
| F8/9(EU8/9) | 10000-11400 | 120÷140 | 450 |
| Габаритный размер по входному сечению, мм | Площадь входного сечения, м2 | Длина карманов L, мм | Количество карманов, шт. | ||||
| Ширина, В | Высота, А | Цифра (ы) в индексе фильтра ФяК | Значение | Цифра в индексе | Значение | Цифра в индексе | |
| 500 | 500 | 0 | 0,25 |
300 600 800 |
3 6 8 |
5;7 | 5;7 |
| 287 | 592 | 1 | 0,17 | 3;4 | 3;4 | ||
| 592 | 592 | 2 | 0,35 | 6;8 | 6;8 | ||
| 490 | 287 | 3 | 0,14 | 5;7 | 5;7 | ||
| 490 | 592 | 4 | 0,29 | 5;7 | 5;7 | ||
| 305 | 610 | 5 | 0,186 | 3;4 | 3;4 | ||
| 610 | 610 | 6 | 0,37 | 6;8 | 6;8 | ||
| 592 | 892 | 7 | 0,53 | 6;8 | 6;8 | ||
| 287 | 892 | 8 | 0,26 | 3;4 | 3;4 | ||
| 490 | 892 | 9 | 0,44 | 5;7 | 5;7 | ||
| 287 | 287 | 01 | 0,08 | 3;4 | 3;4 | ||
| 305 | 305 | 05 | 0,09 | 3;4 | 3;4 | ||
