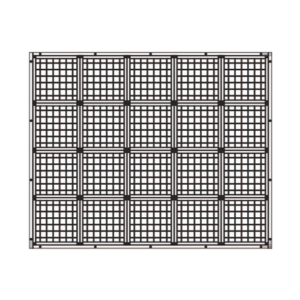

Панель УсФя для установки ячейковых фильтров
Панель УсФя применяется для установки ячейковых фильтров в приточно-вытяжных вентиляционных системах. Она обеспечивает надёжную фиксацию фильтрующих элементов в прямоугольных воздуховодах, а также упрощает их техническое обслуживание и замену.
Конструктивные особенности
Изделие представляет собой прочную металлическую рамку, оснащённую крепежными элементами для установки одного или нескольких фильтров. В зависимости от исполнения, конструкция может включать прижимные планки, направляющие и уплотнители для плотной и герметичной фиксации кассет. Панели производятся из оцинкованной стали или алюминия, что обеспечивает устойчивость к коррозии и долговечность эксплуатации.
Область применения
Панели типа УсФя используются в вентиляционных установках жилых, административных, производственных и складских зданий. Они подходят для систем, где необходима предварительная очистка воздуха от пыли и твёрдых частиц перед его подачей в обслуживаемые помещения.
Преимущества панелей УсФя
- Поддержка различных моделей ячейковых фильтров
- Простая установка и быстрая замена фильтрующих элементов
- Высокая устойчивость к деформациям и воздушным нагрузкам
- Защита от коррозии и длительный срок службы
- Возможность изготовления по индивидуальным размерам

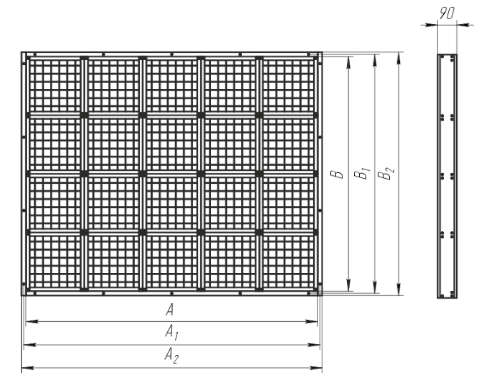

Габаритные размеры УсФя
Обозначение | Компоновка ячеек в панели | Кол-во ячеек в панели | Пропускная способность, тыс. м3/ч | Размеры, мм | Масса, кг | |||||
В | А | В1 | А1 | В2 | А2 | |||||
Ус39А1×2 | 1 × 2 | 2 | 3 – 3,5 | 520 | 1040 | 564 | 1084 | 588 | 1108 | 6,8 |
Ус39A2×2 | 2 × 2 | 4 | 4 – 7 | 1040 | 1084 | 1108 | 1108 | 11,5 | ||
Ус39A2×3 | 2 × 3 | 6 | 7 – 10 | 1558 | 1602 | 1108 | 1624 | 15,7 | ||
Ус39A3×3 | 3 × 3 | 9 | 10 – 15 | 1559 | 1603 | 1627 | 1626 | 24,0 | ||
Ус39A3×4 | 3 × 4 | 12 | 15 – 20 | 1557 | 2080 | 1592 | 2115 | 1627 | 2150 | 36,7 |
Ус39A3×5 | 3 × 5 | 15 | 20 – 25 | 2600 | 2635 | 1627 | 2670 | 44,2 | ||
Ус39A4×4 | 4 × 4 | 16 | 25 – 28 | 2076 | 2080 | 2111 | 2115 | 2146 | 2150 | 45,1 |
Ус39A4×5 | 4 × 5 | 20 | 28 – 35 | 2600 | 2635 | 2146 | 2670 | 57,0 | ||
Ус39A4×6 | 4 × 6 | 24 | 35 – 37 | 3120 | 3155 | 2146 | 3190 | 65,0 | ||
Ус39A5×5 | 5 × 5 | 25 | 37 - 40 | 2595 | 2600 | 2630 | 2635 | 2665 | 2670 | 68,2 |
Ус39A4×1 | 4 × 1 | 4 | 4 - 7 | 2076 | 522 | 2111 | 557 | 2146 | 592 | 18,5 |
Ус39A6×1 | 6 × 1 | 6 | 7 - 10 | 3114 | 3149 | 3184 | 592 | 26,6 |
Пример обозначения при заказе
- Ус39А2х3-У2 – панель для установки фильтров ячейковых типа Фя в строительных конструкциях, компоновка ячеек в панели 2х3 для районов с умеренным климатом 2-ой категории размещения.
