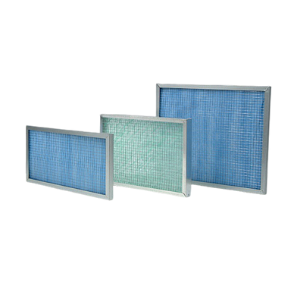

Воздушные фильтры панельные FPT

Заказать
Заказать

Воздушные фильтры панельные FPT предназначены для предварительной очистки воздуха в вентиляционных системах (приточной и вытяжной), а также покрасочных камерах от частиц пыли, краски, аэрозолей.

Данные фильтры используют также в химических и фармацевтических лабораториях.

Корпус фильтра изготавливается из оцинкованного железа (ширина профиля 25, 48, 96, 100 мм), фильтрующий материал из химволокна или стекловолокна класса очистки от G2 до М5., опорные сварные сетки ячейкой 50х50 мм из оцинкованного прута.

Обозначение воздушных фильтров панельных FPT

  1. Тип;
  2. Материал рамы, тип фильтрующего материала;
  3. Класс очистки по ГОСТ Р ЕН 779-2014;
  4. Плотность фильтрующего материала
  5. Габариты фильтра;
  6. Фиксация фильтрующего материала.

Преимущества панельных воздушных фильтров панельных FPT

  • Лёгкая и прочная конструкция;
  • Простой безопасный монтаж;
  • Высокая пылеёмкость;
  • Низкий показатель начального аэродинамического сопротивления;
  • Возможность регенерации фильтра путём замены фильтрующего материала (по достижению конечного аэродинамического сопротивления загрязнённое полотно извлекается из рамы и заменяется новым);
  • Отработанное фильтр-полотно утилизируется как обычный твёрдый строительный мусор;
  • Пожаробезопасность (материалы не поддерживают горение огня);
  • Экологическая безопасность;
  • Низкая цена изделия;
  • Класс очистки: G3, G4, M5;
  • Начальное аэродинамическое сопротивление (в зависимости от марки изделия): от 30 до 90 Па;
  • Конечное аэродинамическое сопротивление (в зависимости от марки изделия): от 130 до 250 Па;
  • Исходная запылённость подаваемого воздуха: до 3 мг/м3;
  • Эксплуатация при относительной влажности воздуха: до 100%.

Технические характеристики воздушных фильтров панельных FPT с материалом из полиэстера

Материал рамы / шифр Типоразмер (В х Ш х Г), мм Класс очистки ГОСТ Р ЕН 779-2014 Номинальная производительность, м3/ч Начальный перепад давления, Па Площадь фильтрующей поверхности, м2 Вес, кг
1) Оцинкованная рама / FGPE
2) Пластиковая рама / FPPE
3) Нержавеющая рама / FSPE		 592х287х25 G3 1700 80 0,17 0,6
592х592х25 3400 0,35 1,0
592х287х48 1700 0,17 0,8
592х592х48 3400 0,35 1,4
592х287х25 G4 1700 100 0,17 0,6
592х592х25 3400 0,35 1,0
592х287х48 1700 0,17 0,8
592х592х48 3400 0,35 1,4
592х287х25 M5 1700 120 0,17 0,6
592х592х25 3400 0,35 1,0
592х287х48 1700 0,17 0,8
592х592х48 3400 0,35 1,4

Технические характеристики воздушных фильтров панельных FPT с материалом из полиэстера

Материал рамы / шифр Типоразмер (В х Ш х Г), мм Класс очистки ГОСТ Р ЕН 779-2014 Номинальная производительность, м3/ч Начальный перепад давления, Па Площадь фильтрующей поверхности, м2 Вес, кг
1) Оцинкованная рама / FGGF
2) Пластиковая рама / FPGF
3) Нержавеющая рама / FSGF		 592х287х25 G3 1700 70 0,17 0,6
592х592х25 3400 0,35 1,0
592х287х48 1700 0,17 0,8
592х592х48 3400 0,35 1,4
592х287х25 G4 1700 85 0,17 0,6
592х592х25 3400 0,35 1,0
592х287х48 1700 0,17 0,8
592х592х48 3400 0,35 1,4



Фильтрация Класс Ср. пылезадерживающая способность по синтетической пыли, % Ср. эффективность для частиц с размером 0.4 мкм, %
грубая очистка G1 50 ≤ Аm < 65 -
G2 65 ≤ Аm < 80 -
G3 80 ≤ Аm < 90 -
G4 90 ≤ Аm -
средняя очистка М5 - 40 ≤ Еm < 60
М6 - 60 ≤ Еm < 80
тонкая очистка F7 - 80 ≤ Еm < 90
F8 - 90 ≤ Еm < 95
F9 - 95 ≤ Еm
