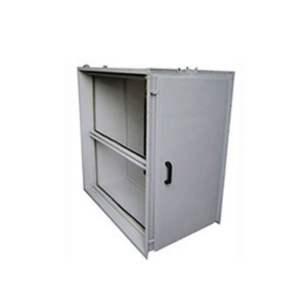

Секция фильтров типа ССФ-В для вентиляционных систем

Секция воздушных фильтров типа ССФ-В предназначена для использования в приточных и вытяжных системах вентиляции и кондиционирования воздуха в помещениях различного назначения.

Оборудование также эффективно применяется для очистки циклового воздуха, подаваемого в газовые турбины и компрессорные установки, обеспечивая надежную защиту оборудования и поддержание требуемых параметров воздушной среды.

Многоступенчатая система фильтрации

Секция ССФ-В может включать трех-, четырех- или пятиступенчатую систему очистки воздуха в зависимости от поставленных задач. Конструкция обеспечивает удаление не только механических, но и газообразных (молекулярных) загрязнений, что особенно важно для производственных и технологических объектов с повышенными требованиями к качеству воздуха. Возможность установки НЕРА-фильтров позволяет достигать высокой степени очистки, делая секцию ССФ-В подходящей для чистых производственных помещений, предприятий атомной промышленности, бактериологических лабораторий и других объектов, требующих защиты от радиоактивных аэрозолей и опасных микроорганизмов.

Компоновка и варианты оснащения

Секция ССФ-В комплектуется различными типами фильтрующих элементов в зависимости от требований заказчика. Конструкция позволяет размещать на входе пухо- и влагоотделители, фильтры грубой очистки классов G3–G4, фильтры тонкой очистки классов F5–F9, а также НЕРА-фильтры классов H10–H14. Гибкость конфигурации обеспечивает адаптацию оборудования под конкретные условия эксплуатации.

Производительность и масштабирование

Секции воздушных фильтров ССФ-В могут применяться для очистки воздуха с производительностью от 3 500 до 102 000 нм³/час в одном модуле. Для обработки больших объемов воздуха возможна разработка фильтровальных камер увеличенной пропускной способности или компоновка системы из нескольких стандартных секций. Модульная конструкция и широкие возможности комплектации делают секцию ССФ-В универсальным и надежным решением для объектов с различными требованиями к степени и объему очистки воздуха.

Устройство

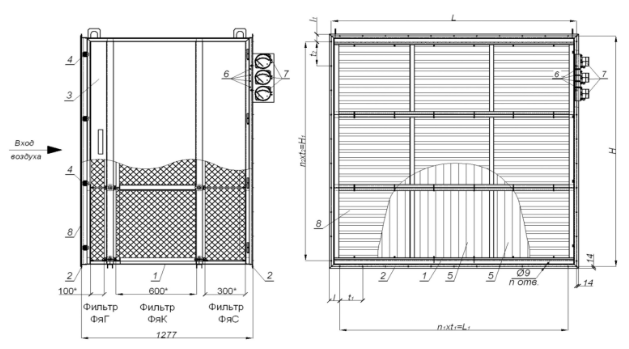

Схема секции воздушных фильтров ССФ-В3

1. корпус;
2. входной и выходной фланцы;
3. дверь;
4. прижим;
5. фильтр;
6. штуцер;
7. дифференциальный манометр типа DPG-600 или датчик давления PS-600;
8. решетка вентиляционная наружная.

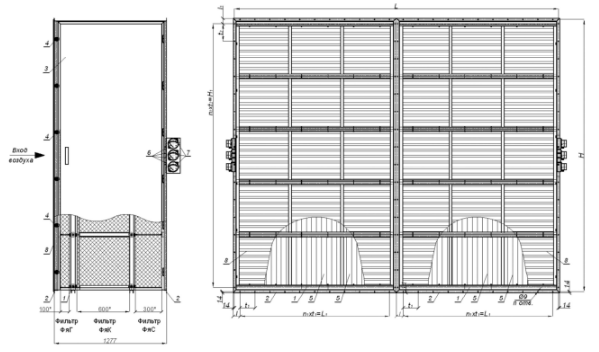

Схема секции воздушных фильтров ССФ-В3-2/6х5

1. корпус;
2. входной и выходной фланцы;
3. дверь;
4. прижим;
5. фильтр;
6. штуцер;
7. дифференциальный манометр типа DPG-600 или датчик давления PS-600;
8. решетка вентиляционная наружная.

Секция воздушных фильтров состоит из металлического корпуса (1), имеющего на входе и выходе сварные фланцы (2), для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. На боковой стороне корпуса ССФ-В имеется дверь (3), закрывающаяся с помощью прижимов (4). Герметизация соединения двери с корпусом осуществляется за счет установки специального уплотнения. Дверь может располагаться справа или слева по ходу движения воздуха по техническому заданию заказчика. Для защиты от атмосферных осадков, в случае установки на улице,на входе в секцию ССФ-В, может быть установлена наружная вентиляционная решетка (8).

Внутри корпуса ССФ-В ярусами размещаются фильтры ФяГ, ФяК и ФяС, которые вдвига-ются внутрь по направляющим. Первыми в корпус устанавливаются фильтры ФяС, с наклеенным по контуру резиновым уплотнением. После заполнения всех ярусов фильтры ФяС прижимаются эксцентриками.

Далее размещаются фильтры ФяГ и ФяК, с уплотнениями на вертикальных торцах, начи-ная с верхнего яруса. После заполнения ярусов фильтры ФяК и ФяГ одновременно прижимаются эксцентриками.

Уплотнение между боковой стенкой корпуса и фильтрами осуществляется с помощью ре-зиновых пластин, наклеенных на вертикальную стенку ССФ-В.

Секция воздушных фильтров имеет четыре штуцера (6) для подключения приборов, из-меряющих аэродинамическое сопротивление фильтров, например дифференциального мано-метра типа DPG-600 или датчика давления PS-600 (7). Электрический сигнал от датчика давления может быть передан на систему световой или звуковой сигнализации, а также на АСУ вентиляционной системы.

Контроль аэродинамического сопротивления фильтров проводится в четырех зонах секции:

• на входе в секцию;
• между фильтрами ФяГ и ФяК;
• между фильтрами ФяК и ФяС;
• в зоне чистого воздуха.

Габаритные размеры ССФ-В

Технические характеристики ССФ-В
