Клапан воздушный КВ

Клапаны воздушные применяются для плавного регулирования расхода воздуха в системах вентиляции и кондиционирования воздуха. Клапаны воздушные предназначены для пропуска воздуха или невзрывоопасных смесей воздуха, не содержащих липких и волокнистых веществ и с температурой от -40°С до +70°С; для работы при перепаде давления до 1800 Па без деформации при длине створок 1 м.

Максимально допустимая скорость воздушного потока 15 м/с.

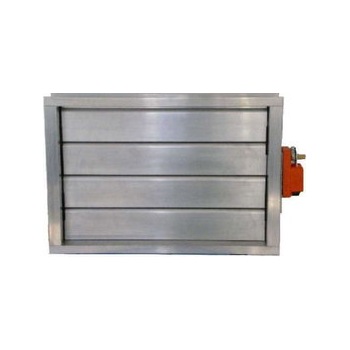

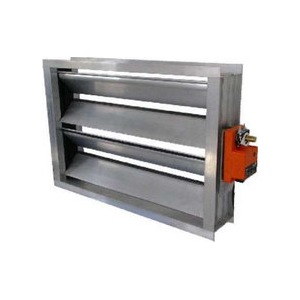

Клапан воздушный состоит из алюминиевого корпуса, алюминиевых поворотных лопаток, уплотнений, шестерен и привода (ручного или электрического). Корпус и поворотные лопатки изготовлены из анодированного алюминиевого профиля, уплотнение из профильной резины, шестерни и опорные втулки изготовлены из нейлона. Уплотнение лопаток в стыке предусмотрено профилированной резиной, заделанной в лопатку. Торцевое уплотнение лопаток с корпусом предусмотрено лабиринтным упором. Крепёжные отверстия выполняются при монтаже клапана по отверстиям ответных фланцев.

B связи с тем, что лопатки пустотелые и их примыкание между собой и корпусом плотное и выполнено из неметаллических материалов, то клапан можно отнести к незамерзающим и не требующим обогрева при использовании в Белоруссии и средней полосе России.

Клапаны могут оснащаться ручным или электрическим приводом для плавного или двухпозиционного регулирования (открыто-закрыто). Крепление ручного или электрического привода к корпусу осуществляется на специальной планке, поставляемой с приводом.

Габаритные, присоединительные размеры и массы клапанов воздушных приведены в таблице.

Клапаны изготавливаются двух типов:

• КВр - клапан воздушный с ручным приводом;
• КВэ - клапан воздушный с электрическим приводом.

Габаритные и присоединительные размеры клапанов KB:

При специальном заказе могут комплектоваться и другими приводами производства фирмы BELIMO (Швейцария), а также приводами других фирм, по согласованию с производителем при заказе клапана воздушного.

Электрические схемы соединения приложены к паспортам электроприводов.

По специальному заказу Заказчика могут быть изготовлены клапаны других размеров.
