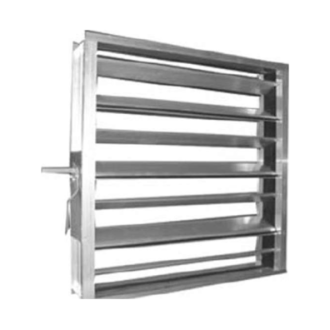

Воздушный клапан ВК

Многостворчатые воздушные клапаны применяются в системах вентиля­ции, кондиционирования и воздушного отопления в качестве запорных, регулирующих и смесительных устройств.

Корпус и пластины клапанов выполнены из алюминиевого профиля. Пластины поворачиваются в противоположные стороны. Узлы вращения изготовлены из полиамида. Диапазон рабочих температур от — 40 до + 80°С.

Клапаны воздушные ВК изготавливаются с условным типоразмером шири­ны от 150 мм до 2000 мм и высоты от 100 мм до 2000 мм, с шагом 50 мм. При длине клапана менее 1200 мм ВК изготавливается односекционным без перемычки. Управление клапаном осуществляется при помощи ручно­го регулятора, (ручка входит в комплект поставки). По отдельному заказу поставляется привод фирмы Belimo. Напряжение питания — 24 В и 220 В.

Вращающий момент привода зависит от площади фронтальной по­верхности S (при S = 0,8 м2 — до 4 Нм, S = 0,8...1,5 м2 — до 8 Нм, S= 1,5...3,6 м2 —до 18 Нм)

Максимально допустимый вращающий момент — 50 Нм. Конструкция кла­пана обеспечивает легкое присоединение к прямоугольным воздуховодам. Конструкция клапана предусматривает установку нагревательных элемен­тов с приборами автоматики против образования инея или льда при значи­тельных перепадах температур между наружным и внутренним воздухом. Обогрев осуществляется с помощью нагревателей на 220 В, расположен­ных внутри лопастей клапана, что существенно снижает затраты электроэ­нергии на его нагрев. На торцевой поверхности установлена защищенная от проникновения воды клеммная коробка для выполнения электрическо­го подключения. Степень защиты IP 44.

Тепловая мощность клапана составляет 800 Вт/м2, что позволяет быстро растопить лед на лопостях клапана.

При подключении клапана, необходимо подать питание на привод (24 или 220 В) и подключить 220 В к клеммам самого клапана. Также нужно при­соединить защитное заземление к корпусу ВКп.

Клапан ВКп включается перед началом работы вентилятора на время не более 20 минут и далее выключается. Время выхода на рабочий режим с нагревом лопастей клапана на 30—40°С осуществляется за 5—7 минут. Недопустимо длительно включать клапан вне вентиляционной системы. Управление клапаном осуществляется при помощи ручного или электри­ческого привода (заказывается дополнительно вместе с площадкой). В комплект поставки входит рычаг управления.

Перепад давления на закрытом клапане не должен превышать 1000 Па, максимальная температура лопатки не более +70°С. Монтаж клапана в воздуховоде осуществляется при помощи болтовых соединений.

Пример для оформления заказа: «Клапан воздушный» ВК 200x400, шт.
