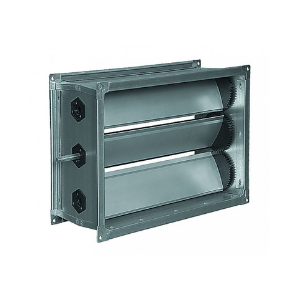

Заслонка регулирующая NED CHR
Регулирующие заслонки CHR производства NED для прямоугольных каналов применяются в системах вентиляции и кондиционирования воздуха и предназначены для перекрытия вентиляционного канала и для регулирования расхода воздуха.
Конструкция и материалы заслонки CHR
- 10 типоразмеров;
- Корпус изготовлен из оцинкованного стального листа, а поворотные пластины из алюминиевого профиля;
- Резиновые уплотнители на кромках поворотных пластин препятствуют их примерзанию друг к другу в зимний период, а также обеспечивают герметичное перекрытие канала;
- Приводные поликарбонатные шестерни служат для передачи крутящего момента между поворотными пластинами;
- Поворотный шток квадратного сечения со стороной 10 мм обеспечивает надежную фиксацию привода заслонки;
- Монтируются в любом положении;
- При монтаже необходимо оставлять сервисное пространство для доступа к приводу заслонки.

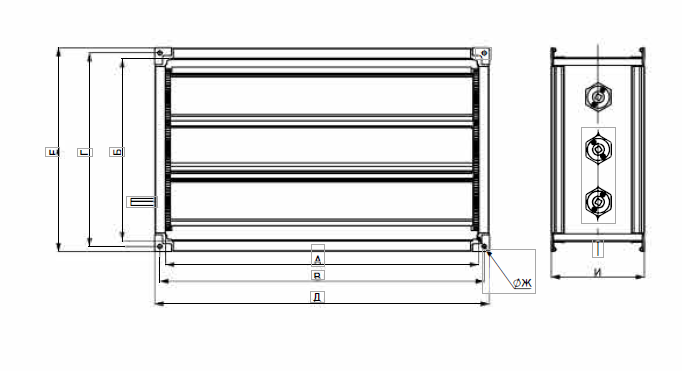

Габаритные размеры заслонок CHR
| Заслонка | А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | Масса без привода, кг |
| CHR 30-15 | 300 | 150 | 320 | 170 | 340 | 190 | 9 | 178 | 3,8 |
| CHR 40-25 | 400 | 200 | 420 | 220 | 440 | 240 | 5,4 | ||
| CHR 50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 6,6 | ||
| CHR 50-3 | 500 | 300 | 520 | 320 | 540 | 340 | 7,6 | ||
| CHR 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 8,6 | ||
| CHR 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 9,0 | ||
| CHR 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 11,2 | ||
| CHR 80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 13,6 | ||
| CHR 90-5 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 190 | 15,8 |
| CHR 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 16,8 |

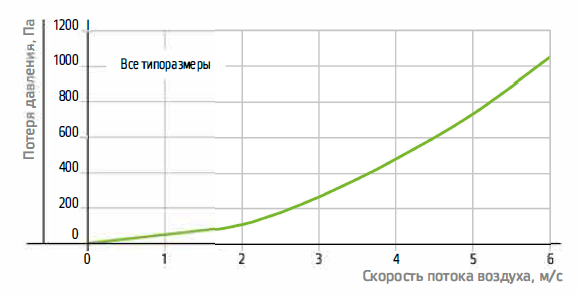

Почти закрыто (угол открытия 30°)

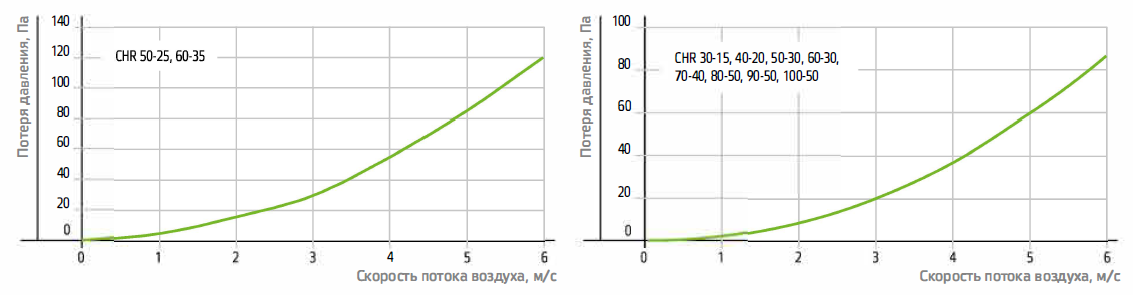

Приоткрыто (угол открытия 60°)

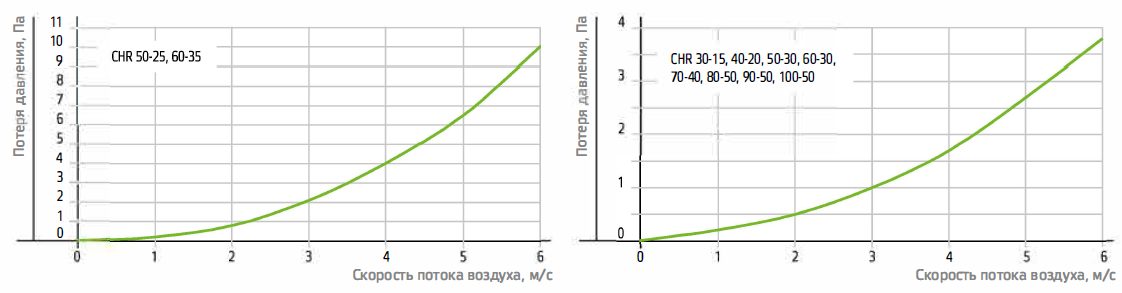

Полностью открыто (угол открытия 90°)
