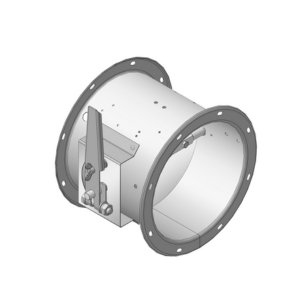

Заслонка УВЗК

Заказать
Заказать

Универсальная вентиляционная заслонка круглого сечения (УВЗК) предназначена для регулирования, перенаправления или полного перекрытия потока воздуха в системах вентиляции, кондиционирования и воздушного отопления. Устанавливается в круглые воздуховоды как на приточных, так и на вытяжных участках.

Конструкция и принцип работы

Заслонка выполнена в виде круглого корпуса из металла с установленной внутри поворотной створкой, закреплённой на оси. Управление положением заслонки осуществляется либо вручную с помощью рычага, либо автоматически при подключении электропривода. Надёжная конструкция гарантирует стабильную работу в условиях высокой нагрузки.

Сферы применения

Заслонки УВЗК применяются в промышленных, складских, коммерческих и жилых зданиях. Они используются для регулировки воздушных потоков, а также при необходимости изоляции отдельных участков вентиляционной системы.

Преимущества

  • Совместимость с круглыми воздуховодами различных диаметров
  • Надёжная герметизация воздушного потока
  • Простота монтажа и обслуживания
  • Ручное и автоматическое управление
  • Защита от коррозии (в антикоррозийном исполнении)

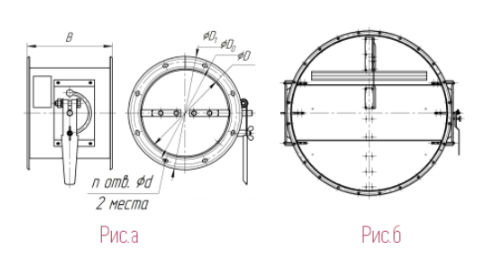

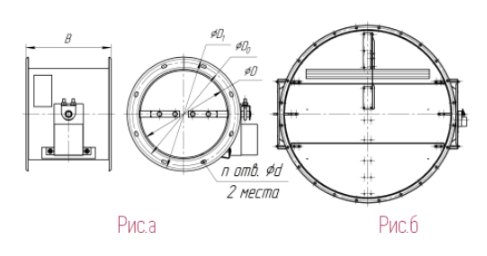

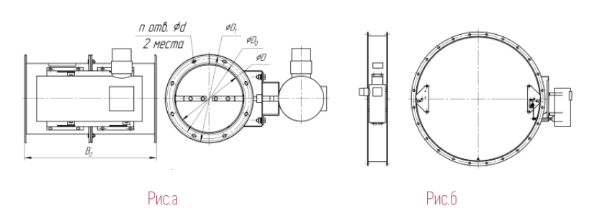

Габаритные размеры УВЗК

Заслонки воздушного типа УВЗК с ручным управлением

Заслонки воздушного типа УВЗК с электроприводом

Заслонки воздушного типа УВЗК с взрывозащищенным электроприводом

Обозначение Размеры, мм n Усилие электропривода, Нм Масса УВЗК, кг Рис. Кол-во створок
D D1 D0 d B B0 С ручным управлением С электроприводом С взрывозащищенным приводом
УВЗК-200 200 230 254 6,5х12 190 380 8 8-10 2,9 3,4 20,0 а 1
УВЗК-250 250 280 304 3,5 4,1 21,1
УВЗК-280 280 310 334 4,0 4,5 21,7
УВЗК-315 315 348 369 4,5 5,0 22,5
УВЗК-355 355 385 425 5,3 5,8 23,9
УВЗК-400 400 435 470 6,0 6,5 25,0
УВЗК-450 450 480 520 9 240 240 16 6,8 7,4 26,4
УВЗК-500 500 535 470 7,7 8,3 27,7
УВЗК-560 560 590 630 8,9 9,4 29,4
УВЗК-630 630 665 700 17,7 17,7 31,8 б 3
УВЗК-710 710 740 780 10,5х20 19,9 19,9 34,0
УВЗК-800 800 840 870 23,0 23,0 37,4
УВЗК-900 900 940 970 24 15 26,5 26,5 40,6
УВЗК-1000 1000 1035 1070 30,2 30,2 44,3
УВЗК-1250 1250 1290 1320 40,0 40,0 54,2

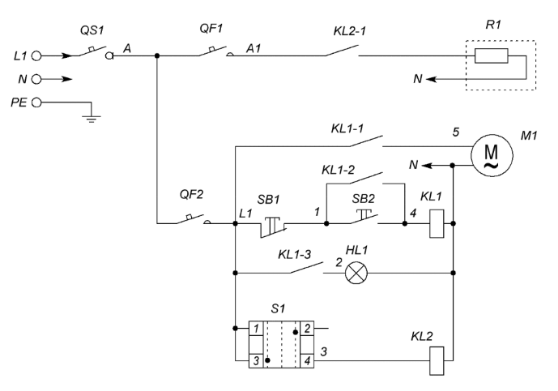

Схемы подключения заслонок УВЗК

Позиция Наименование Количество
QS1 Выключатель нагрузки IS, 1P (номинал зависит от мощности греющего кабеля) 1
QF1 Выключатель автоматический PL4, 1P (номинал зависит от мощности греющего кабеля) 1
QF2 Выключатель автоматический PL6-С2/1, 1Р, С2 1
SB1 Кнопка красная "СТОП" NP2 – ВА42 1
SB2 Кнопка зеленая "ПУСК" NP2 – ВА31 1
HL1 Индикатор матрица зеленая ND16, 220 В, АC 2
S1 Переключатель 2 - х позиционный NP2 - ВD25 (Зима-Лето) 1
  Контактная группа NP2-ВЕ102 1
KL1 Реле Finder 55.33.8.230 1
  Розетка для реле Finder 94.04 1
KL2 Реле Finder 40.52.8.230 1
  Розетка для реле Finder 95.05 1
R1 Греющий кабель 1
M1 Электропривод КВУ-С 1

Схемы подключения заслонок УВЗК с различными типами приводов

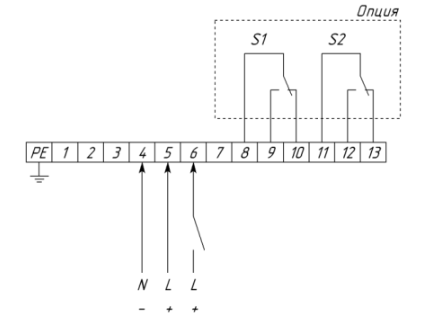

2П привод с возвратной пружиной

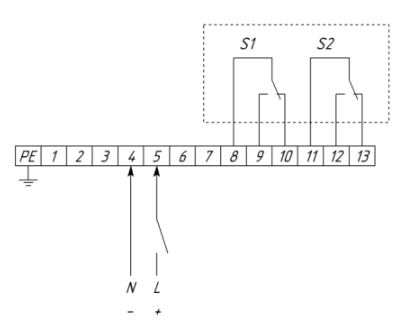

2П привод

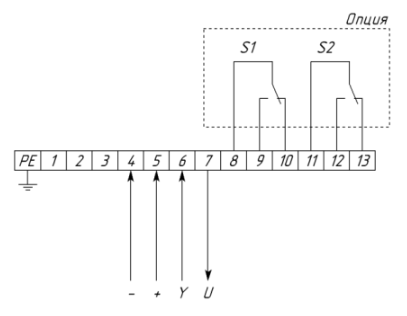

Привод с плавным регулированием (0-10 В), с возвратной пружиной и без возвратной пружины

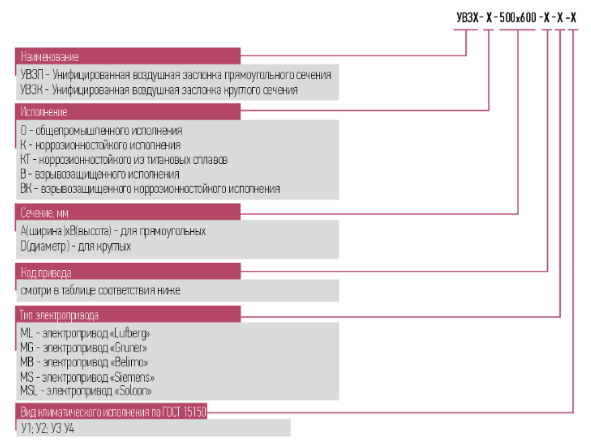

Условное обозначение

Пример обозначения при заказе

  • УВЗК-В-315-33-ML-У2 - заслонка воздушная унифицированная круглого сечения, во взрывозащищенном исполнения, диаметром 315 мм, с электромеханическим приводом Lufberg с пружинным возвратом, с напряжением питания 220 В, для районов с умеренным климатом 2-ой категории размещения.

Варианты комплектаций заслонок УВЗП, УВЗК приводами

Характеристика Ручной Под электропривод без пружинного возврата с пружинным возвратом
2-х позиционный плавное регулирование 2-х позиционный плавное регулирование
Напряжение питания 24В     + + - - + + - - + + - - + +
Напряжение питания 220В     - - + + - - + + - - + + - -
Наличие доп.контактов     - + - + - + - + - + - + - +
Код 99 00 01 02 03 04 05 06 07 08 31 32 33 34 35 36
