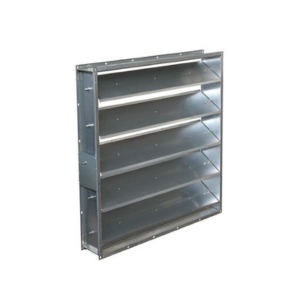

Заслонка воздушная АЗД-192-РП-МС

Заслонка воздушная АЗД-192-РП-МС предназначена для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углекислым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80ОС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100мг/м3 , и применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па (~150 кГс/м2 ).

Заслонка АЗД-192-РП-МС состоит из:

• корпуса с присоединительными фланцами,
• поворотных лопаток, установленных во втулках
• приводящихся в движение через систему тяг и рычагов, управление осуществляется с помощью ручного или электро-механического привода.

Корпус сборной конструкции. Лопатка коробчатой формы выполнена из листовой стали. Корпус оборудован внутри ограничительными упорами. Рычаг жестко закреплѐн на оси лопатки. Лопатка устанавливается на требуемый уровень рукояткой и фиксируется гайкой. Воздушные заслонки могут работать в режиме «открыто-закрыто», стандартное исполнение и в режиме регулировки воздушного потока, для этого необходима комплектация соответствующим исполнительным механизмом.

Особенности АЗД-192-РП-МС

• С ручным управлением;

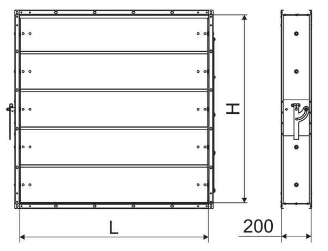

• Минимальный размер (LxH) 250x250 мм;
• Максимальный размер (LxH) 1000x1000 мм;
• Материал - оцинкованная сталь.

Зависимость количества створок от типоразмера заслонки
