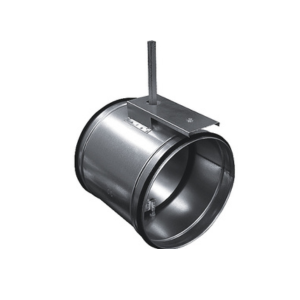

Заслонка воздушная SKD с прорезиненной ламелью
Воздушная заслонка SKD с прорезиненной ламелью для круглых воздуховодов применяется в системах вентиляции и кондиционирования для перекрытия канала и регулирования воздушного потока.
Модель SKD выпускается в шести типоразмерах. Корпус и поворотная пластина выполнены из оцинкованного стального листа, что обеспечивает высокую прочность и устойчивость к коррозии.
На кромке поворотной пластины установлен резиновый уплотнитель, который предотвращает примерзание заслонки к корпусу при низких температурах и обеспечивает плотное перекрытие канала. В стандартной версии заслонка SKD комплектуется площадкой для установки электропривода, а по запросу может быть оснащена ручным приводом.
Поворотный шток квадратного сечения (12 мм) обеспечивает надежное крепление привода. Заслонка рассчитана на эксплуатацию в диапазоне температур окружающей среды от -40 °C до +70 °C.
Монтаж
Установка заслонки возможна в любом положении. При монтаже необходимо предусмотреть доступ к приводу для проведения сервисных работ.

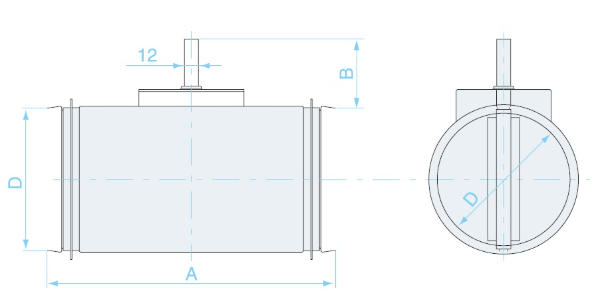

Габаритные размеры SKD
Технические характеристики SKD
| Модель | А, мм | B, мм | D, мм | Масса, кг |
| SKD 100 | 200 | 100 | 100 | 0,36 |
| SKD 125 | 200 | 100 | 125 | 0,52 |
| SKD 160 | 200 | 100 | 160 | 0,73 |
| SKD 200 | 200 | 100 | 200 | 1,02 |
| SKD 250 | 260 | 100 | 250 | 1,49 |
| SKD 315 | 260 | 100 | 315 | 2,10 |

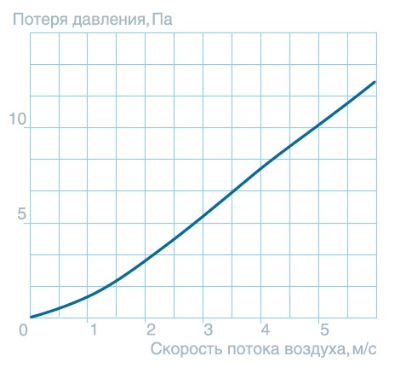

Аэродинамические характеристики SKD

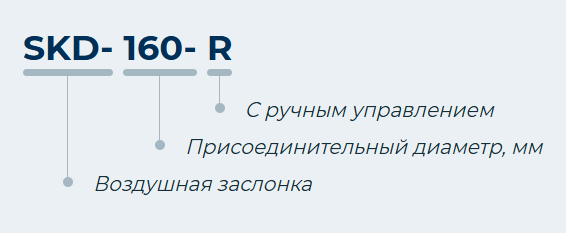

Обозначение SKD
