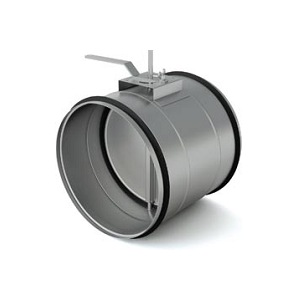

Заслонка ZRK 100 регулирующая для круглых каналов
Синонимы для поиска: заслонка воздушная круглая, клапан круглый, дроссель-клапан, заслонка Ду100.
Область применения
Заслонка регулирующая ZRK 100 предназначается для регулирования воздушного потока и перекрытия круглых вентиляционных каналов. Температурный диапазон воздуха установлен - от -40 до +70 С.
Конструктивные особенности
Поворотная лопатка и корпус изготовлен из стального оцинкованного листа. Лопатка снабжается дополнительным резиновым герметизирующим уплотнителем, что позволяет снизить риск примерзания лопатки с корпусом зимой (отсутствует прямой контакт). Заслонка ZRK 100 управляется электрическим или ручным приводом. Cечение штока со стороной обеспечивает плотную фиксацию привода заслонки и не допускает прокручиваний.
Монтаж осуществляется в любом положении.
Размеры и вес
|
Обозначение |
А, мм |
б, мм |
д, мм |
Масса, кг |
|
ZRK100 |
200 |
168 |
100 |
0,36 |
Основные характеристики
| Номинальный диаметр (Ду) | 100 мм |
|---|---|
| Диаметр корпуса | 168 мм |
| Длина корпуса | 200 мм |
| Материал корпуса и лопатки | сталь оцинкованная |
| Уплотнение лопатки | резиновый уплотнитель, снижает риск примерзания |
| Управление | ручной привод или электропривод |
| Температура перемещаемого воздуха | от −40 до +70 °C |
| Масса | 0,36 кг |
| Монтаж | в любом положении |
Типоразмеры серии ZRK
100, 125, 160, 200, 250, 315 мм.
Совместимые аксессуары
- Электроприводы Belimo — момент подбирается по площади лопатки.
Аналоги
- КВК-100Р (Арктос) — ручное управление с фиксацией ручки, резиновые уплотнения.
- RKKM — круглая регулируемая заслонка Ду 80–630 мм, оцинкованная сталь.
