Заслонки воздушные унифицированные АЗД 136.000

Заслонки воздушные унифицированные прямоугольного: А3Д 130, 132 и круглого сечений: А3Д 134, А3Д 136, А3Д 122, А3Д 134 серии 5.904-13 (далее по тексту — заслонки),предназначены для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которыхпоотношениюк углеродистымсталямобыкновенногокачества не выше агрессивности воздуха с температурой до 80 ºС, не содержащих липких веществ иволокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 в вентиляционных системах с давлением до 1500 Па (150 кгс/м²) и скоростью перемещения среды до от 6м/с до 20м/с

Заслонки не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. При установке заслонки ось лопатки должна быть расположена горизонтально.

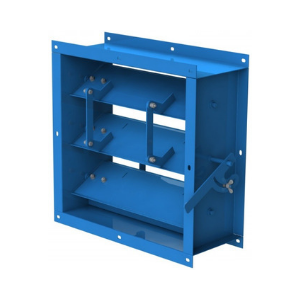

Заслонка представляет собой корпус из тонколистовой стали с двумя фланцами для присоединения к воздуховодам. Внутри корпуса на осях установлены от одной до трёх лопаток,на которые припомощисистемы тягирычагов,передается движение отпривода, укрепленного на корпусе заслонки.

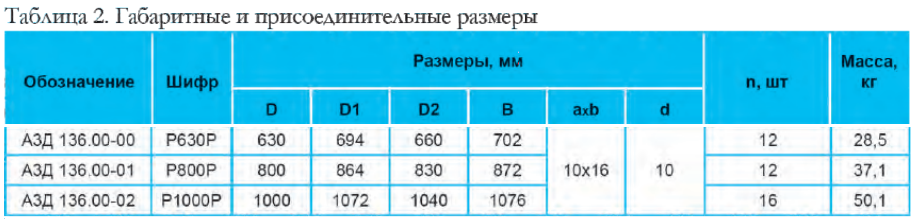

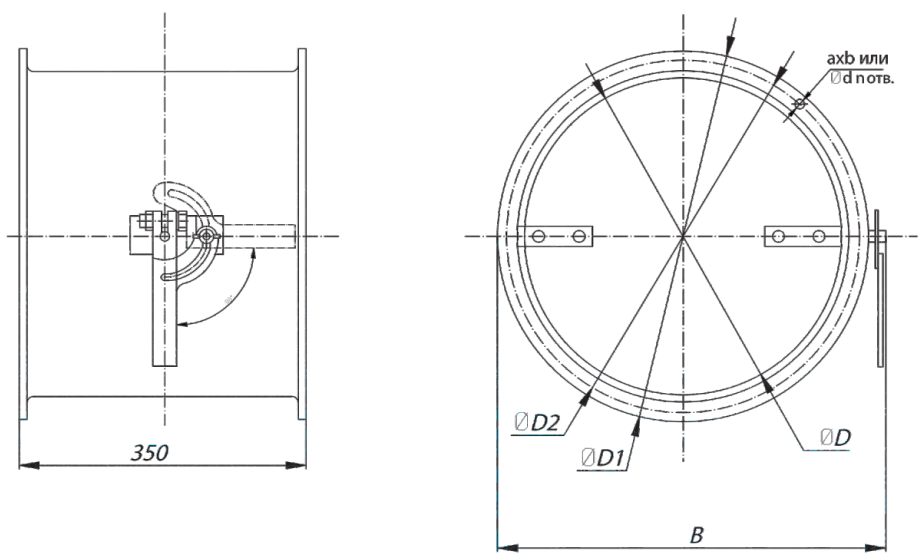

Габаритные и присоединительные размеры
