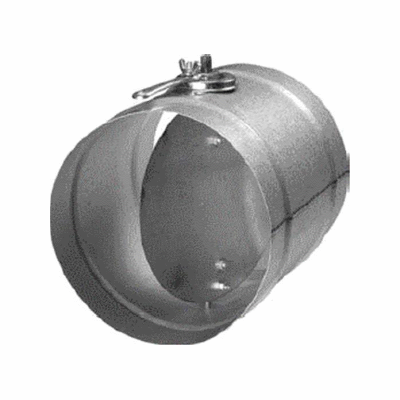

Заслонки воздушные унифицированные АЗД 191.000

Заслонки воздушные унифицированные АЗД 191.000 предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 °С, не содержащих липких веществ и волокнистых материалов с содержанием пыли и других твердых примесей в количестве не более 100 мг/м³.

Применяются заслонки в си­стемах вентиляции, кондиционирования воздуха, воздушного отопления и в других санитарно-технических системах с рабочим давлением до 1500 Па (150 кгс/м²).

Воздушные заслонки во взрывозащищенном исполнении предназначены для вентиляционных систем взрывоопасных производств и устанавлива­ются во взрывоопасных зонах помещений, относящихся к классу В-1, В-1А и В-1Б. Конструкция этого типа изделия отличается от остальных тем, что в ней исключена возможность возникновения искр между соприкасаю­щимися частями в процессе эксплуатации.

Присоединительные размеры воздушных заслонок соответствуют нормализованному ряду воздухово­дов, принятому на заводе «Лиссант». Заслонки изготавливаются в двух исполнениях: для воздуховодов круглого и прямоугольного сечения. Все способы соединений с воздуховодами также нормализованы в соот­ветствии с технологией завода «Лиссант».

Первая буква в обозначении заслонок «Р» обозначает назначение заслонки, т.е. регулирующая. Число обозначает нормализованные размеры сечения заслонки по высоте и ширине, соответствующие наружному размеру воздуховода.

Последняя буква шифра обозначает вид привода:

• Р— ручное управление;
• Э — электрический;
• П— пневматический.

По технологии завода «Лиссант» воздушные заслонки типа «Э» и «П» изготавливаются только с площадкой под установку привода. Возможна установка привода фирмы «Bellmo».

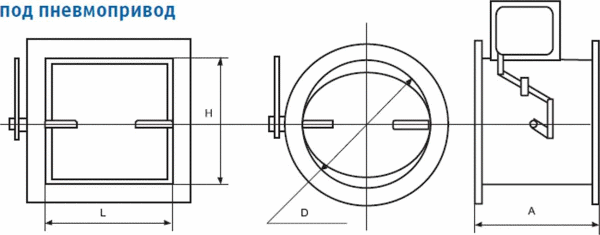

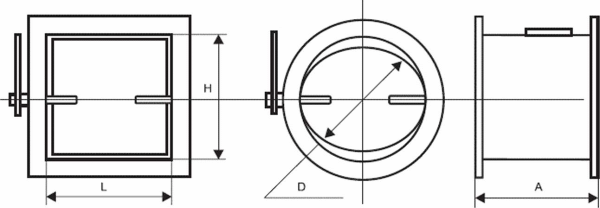

Заслонка воздушная унифицированная с площадкой под электропривод или пневмопривод.

Прямоугольные. Серия 5.904-49 Круглые. Серия 5.904-13
