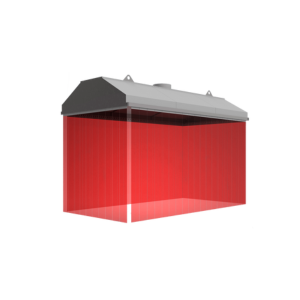

Модульный щелевой зонт вытяжной c подсветкой МАТ-МОДЩЕЛЬ
Вытяжные модульные щелевые зонты МАТ-МОДЩЕЛЬ c подсветкой предназначены для улавливания аэрозолей, образующихся при плазменной, лазерной, газовой резке и сварке, включая роботизированные операции, а также для сбора металлической пыли и других видов невзрывоопасных загрязнений прямо на месте их образования.
Дым, улавливаемый зонтом, вытягивается через специальные щели в нижних панелях и далее через один или два выходных фланца, установленных в верхней части зонта. Затем он направляется в систему промышленной вытяжной вентиляции или к фильтровентиляционной установке.
Эти зонты разработаны специально для использования на стационарных участках сварки, резки, шлифовки и других подобных процессов, как ручных, так и автоматизированных.
Модульные щелевые зонты МАТ-МОДЩЕЛЬ могут применяться в различных отраслях промышленности, механических мастерских, а также в образовательных учреждениях.
Конструкция зонта состоит из раздельных компонентов и предназначена для подключения к системе внутренней вытяжки или фильтрации. Его можно закрепить к потолку с помощью цепей или тросов, которые заказываются отдельно.
При необходимости зонт можно установить на опорные стойки нужной длины. Зонты МАТ-МОДЩЕЛЬ оборудованы специальной гребенкой по всему периметру для подвешивания полос с помощью держателей.
Эти полосы помогают предотвратить распространение дыма за пределы рабочей зоны, улучшают эффективность удаления загрязнений и защищают окружающих от сварочных брызг, искр и шума.
Полосы и держатели можно заказать отдельно. По запросу могут быть изготовлены зонты других размеров с напольными опорами, поворотной консолью или с механизмом для автоматического сдвига.
Преимущества МАТ-МОДЩЕЛЬ
- Модульная концепция, отвечающая любым требованиям.
- Функциональный дизайн, отдельно стоящее изделие на опорах или подвес к потолку.
- Эффективное удаление дымов благодаря щелевой конструкции.
- Контролируемый воздушный поток и предотвращение распространения дыма за счёт ограждения полосами.
- Снижение риска возгорания в воздуховодах вентиляционной сети.
- Возможность лёгкого обслуживания благодаря съемным потолочным панелям.
- Применения по удалению вредностей при различных процессах.
- Несколько удобных вариантов крепления и подключения зонтов.
- Возможность оснащения зонтов механизмами передвижения или поворота в сторону для загрузки деталей в рабочую зону.

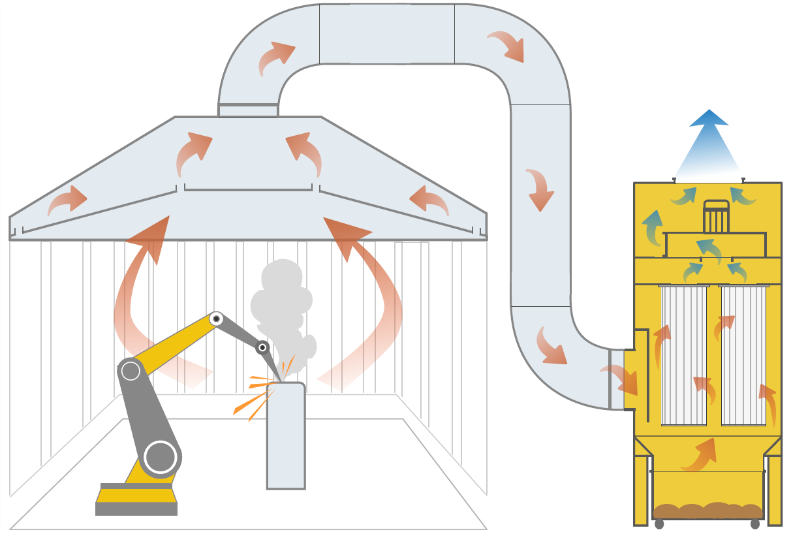

Принцип действия

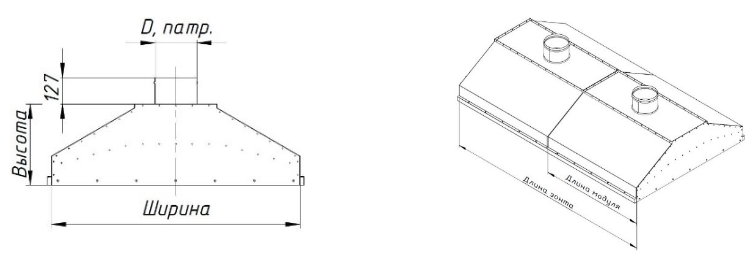

Габаритные размеры МАТ-МОДЩЕЛЬ
Технические характеристики МАТ-МОДЩЕЛЬ
|
Наименование оборудования, Ширина х Длина*, мм
|
Рекомендуемый расход воздуха, м3/ч
|
Высота модуля, мм
|
Количество секций (модулей)
|
Диаметр патрубка, мм
|
|
|
Базовый
|
Под заказ
|
||||
| Зонт щелевой модульный 1000х1000 |
1500-1900
|
465
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1200х1000 |
1500-1900
|
510
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1500х1000 |
1500-1900
|
555
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 2000х1000 |
1500-1900
|
650
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1000х1200 |
1800-2300
|
465
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1500х1200 |
1800-2300
|
510
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1200х1200 |
1800-2300
|
555
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 2000х1200 |
1800-2300
|
650
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1000х2000 |
3000-3800
|
465
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1200х2000 |
3000-3800
|
510
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1500х2000 |
3000-3800
|
555
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 2000х2000 |
3000-3800
|
650
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1000х2400 |
3600-4500
|
465
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1200х2400 |
3600-4500
|
510
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1500х2400 |
3600-4500
|
555
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 2000х2400 |
3600-4500
|
650
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1000х3000 |
4500-5600
|
465
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1200х3000 |
4500-5600
|
510
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1500х3000 |
4500-5600
|
555
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 2000х3000 |
4500-5600
|
650
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1000х3600 |
5500-6800
|
465
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 1200х3600 |
5500-6800
|
510
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 1500х3600 |
5500-6800
|
555
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 2000х3600 |
5500-6800
|
650
|
3
|
450
|
2 х 315
|
Комплектующие МАТ-МОДЩЕЛЬ
|
Эскиз
|
Код
|
Артикул
|
Наименование. Описание
|
|
|
801748
|
КЗП-02.00.00 | Комплект планка 300 мм. Предназначен для крепления полосы шириной 300 мм к зонту. Комплект состоит из основной планки с прорезями под гребенку, и прижимной планки с отверстиями - под винт или заклепку. Диаметр отверстий Ø5 мм., количество – 7 шт. Винты или заклепки в комплект не входят. Комплект планки крепится к полосе силами заказчика или монтажниками при установке зонта, либо заказывается вместе с нарезкой и прошивкой полосы на производстве СовПлим. Требуемая модель, цвет, количество и длина полосы рассчитываются и заказываются отдельно. |
|
|
|||
|
|
36842
|
L302B0300020050 | Полоса защитная красная, 300 х 2мм |
|
36843
|
L312M0300020050 | Полоса защитная темно-зеленая, 300 х 2мм | |
|
36844
|
L100B0300020050 | Полоса защитная прозрачная стандарт, 300 х 2мм |

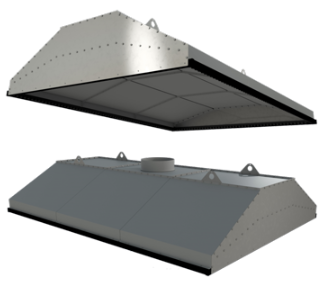

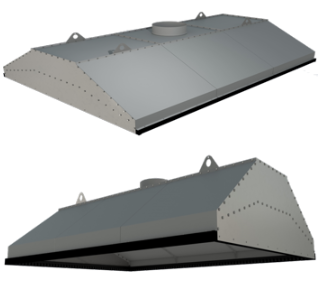

Внешний вид МАТ-МОДЩЕЛЬ

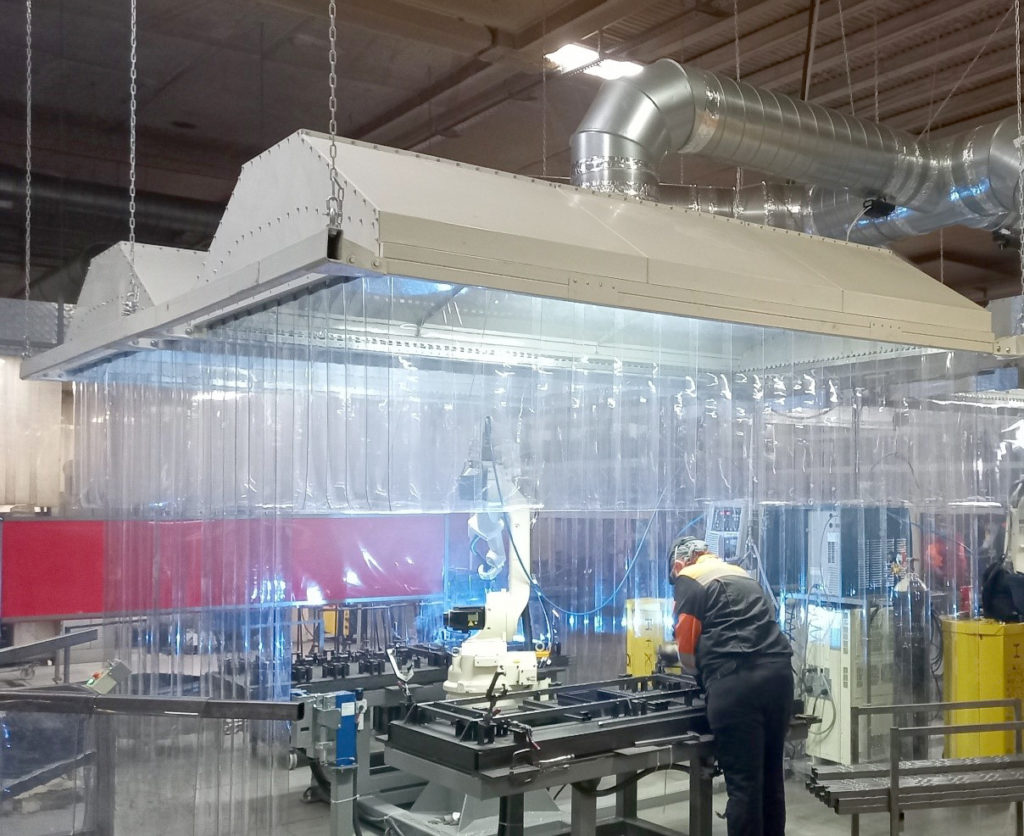

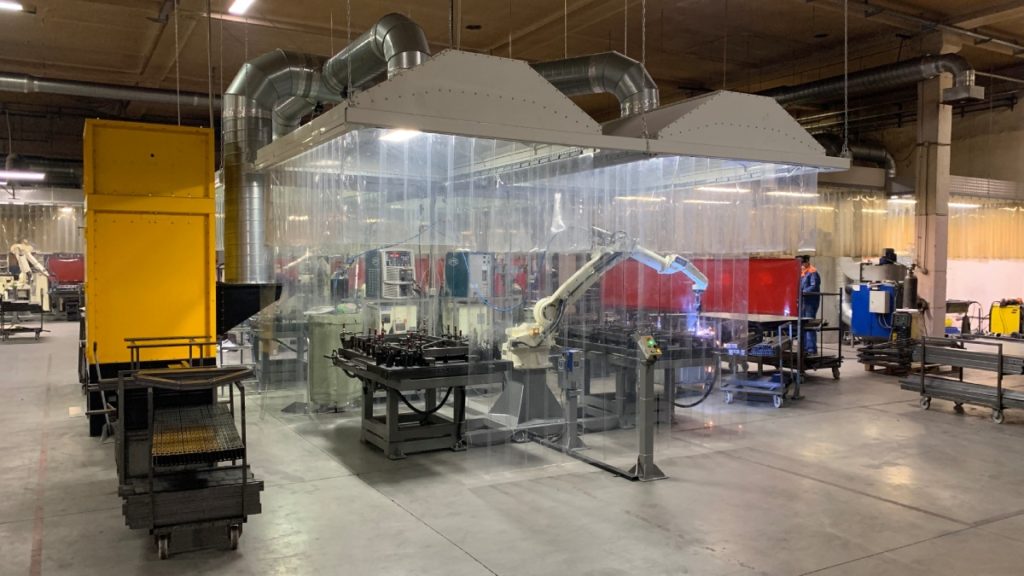

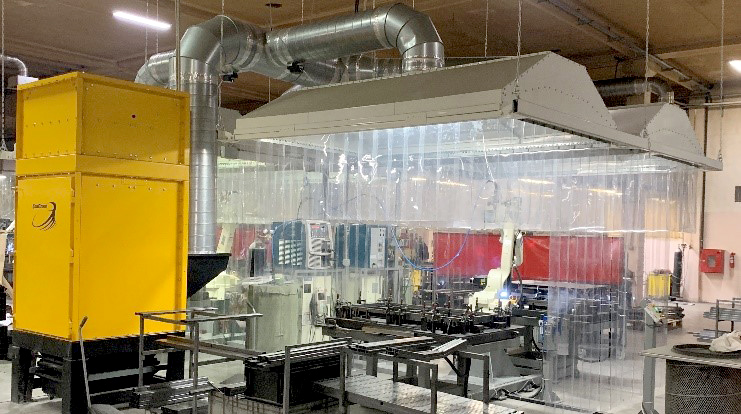

Пример подключения зонта к фильтру серии MDV-6L-F11-T20
