Зонт вытяжной серия 5.904-51 ЗК.00.000-03

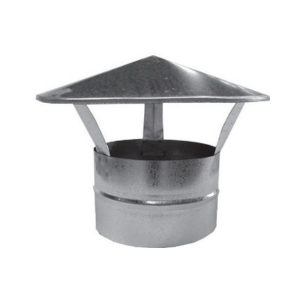

Зонт вытяжной вентиляционный круглый серия 5.904-51 ЗК.00.000-03, как правило, устанавливается на выхлопных шахтах от вытяжных вентиляторов. D0 - диаметр вентиляционной шахты.
Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Выбор типа зонта производится в соответствии с наружным размером горловины шахты, принятым в проекте.
Все присоединительные размеры соответствуют нормализованному ряду воздуховодов завода, и присоединительным размерам узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций 5.904.
Все способы соединений с воздуховодами также нормализованы в соответствии с технологией завода.
Технические характеристики
| Размеры, t мм. | 1,0 |
| Размеры, D0 мм. | 400 |
| Размеры, D мм. | 700 |
| Размеры,H мм. | 400 |
| Размеры,H 1мм. | 250 |
| Масса, кг. | 7,1 |
| Обозначение | Размеры, мм | Вес, кг | ||||
| t | D0 | D | H | H1 | ||
| 3К.00.000 | 0,7 | 200 | 350 | 240 | 2,0 | |
| -01 | 1,0 | 250 | 450 | 257 | 150 | 2,85 |
| -02 | 1,0 | 315 | 550 | 275 | 4,0 | |
| -03 | 1,0 | 400 | 700 | 400 | 250 | 7,1 |
| -04 | 1,0 | 450 | 800 | 415 | 8,4 | |
| -05 | 1,0 | 500 | 900 | 480 | 10,1 | |
| -06 | 1,0 | 630 | 1130 | 523 | 300 | 14,0 |
| -07 | 1,0 | 710 | 1300 | 550 | 17,7 | |
| -08 | 1,5 | 800 | 1450 | 820 | 538 | 33,7 |
| -09 | 1,5 | 1000 | 1800 | 970 | 48,3 | |
| -10 | 1,5 | 1250 | 2250 | 1055 | 638 | 71,6 |
