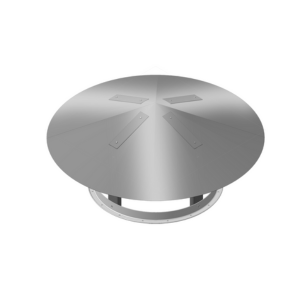

Зонты вытяжные ЗКТ и ЗПТ

Заказать
Заказать

Зонты ЗКТ и ЗПТ предназначены для монтажа на вытяжных вентиляционных шахтах с естественным или механическим побуждением. Их основная функция — защита шахт от попадания атмосферных осадков.

Конструкция и типоразмеры

Современные зонты разработаны на базе серии 5.904-51 и выпускаются двух типов: круглые (ЗКТ) и прямоугольные (ЗПТ). Размер зонта подбирается в соответствии с наружными габаритами горловины вентиляционной шахты.

Размерный ряд и особенности изготовления

  • Для зонтов круглого сечения предусмотрен стандартный ряд из 22 диаметров — от 100 до 1250 мм. Присоединительные размеры соответствуют нормам для воздуховодов и узлов прохода вентиляционных шахт через перекрытия.
  • Возможен выпуск зонтов нестандартных размеров или по чертежам заказчика.
  • Зонты прямоугольного сечения не имеют фиксированного типоразмерного ряда и изготавливаются по индивидуальным размерам основания.

Особенности колпаков зонтов ЗПТ

  • Колпак может быть выполнен в форме остроконечной пирамиды (исполнение 1) для квадратного основания — все стороны равны.
  • Либо в виде пирамиды с трапециевидными боковыми гранями (исполнение 2) для прямоугольного основания, что позволяет уменьшить высоту зонта.

Соединения и крепеж

  • Зонты круглого сечения выпускаются с фланцевым или ниппельным соединением.
  • Зонты прямоугольной формы доступны только с фланцевым соединением.
  • Для прямоугольных зонтов с большей стороной менее 600 мм используется шина Е20.
  • Если размер большей стороны равен или превышает 600 мм, применяется шина Е30.

Условия эксплуатации

Зонты рассчитаны на работу в макроклиматических районах с климатическим исполнением УХЛ1 согласно ГОСТ 15150-69.

Габаритные размеры ЗКТ и ЗПТ

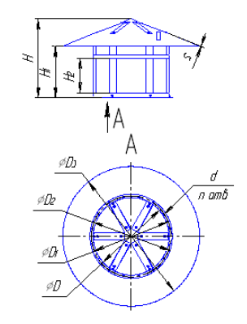

Зонт круглый ЗКТ

Обозначение Размеры, мм n Масса, кг
D D1 D2 D3 H H1 d s
ЗКТ-100 100 130 153 180 141 101 6,5х12 0,7 4 0,7
ЗКТ-125 125 155 188 220 144 104 6 0,9
ЗКТ-140 140 170 193 250 160 120 1,1
ЗКТ-160 160 190 213 290 180 140 1,2
ЗКТ-180 180 210 233 320 210 170 1,4
ЗКТ-200 200 230 257 350 240 150 8 2,2
ЗКТ-225 255 255 278 400 250 2,5
ЗКТ-250 250 280 307 450 257 2,8
ЗКТ-280 280 310 337 500 265 2,9
ЗКТ-315 315 348 372 550 275 3,0
ЗКТ-355 355 385 425 650 340 200 3,6
ЗКТ-400 400 435 470 700 400 250 4,5
ЗКТ-450 450 480 520 800 415 9 1,0 16 9,3
ЗКТ-500 500 535 570 900 480 11,4
ЗКТ-560 560 590 630 1010 500 280 13,1
ЗКТ-630 630 665 704 1130 523 300 22,3
ЗКТ-710 710 745 780 1300 550 10,5х20 24,6
ЗКТ-800 800 840 874 1450 820 538 40
ЗКТ-900 900 940 974 1600 837 44
ЗКТ-1000 1000 1035 1074 1800 970 24 52
ЗКТ-1120 1120 1155 1190 2020 1015 638 67,7
ЗКТ-1250 1250 1290 1324 2250 1055 75,5

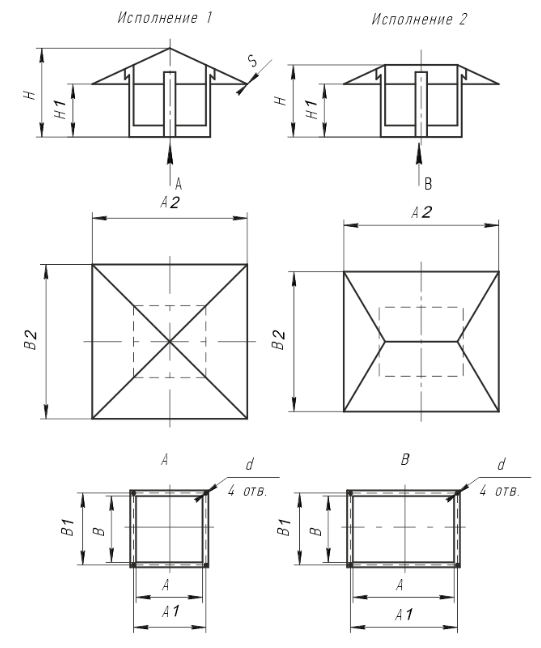

Зонты прямоугольные ЗПТ

Обозначение Исп. Размеры, мм Масса, кг
А А1 А2 В В1 В2 Н1 Н d s
ЗПТ-250х250 1 250 270 450 250 270 450 240 150 9 1,0 4,5
ЗПТ-400х400 400 420 720 400 420 720 376 250 8,7
ЗПТ-500х500 500 520 900 500 520 900 400 12,0
ЗПТ-800х800 800 830 1440 800 830 1440 763 538 10 31,5
ЗПТ-1000х1000 1000 1030 1800 1000 1030 1800 811 58,6
ЗПТ-400х250 2 400 420 720 250 270 450 400 250 9 7,2
ЗПТ-800х500 800 830 1440 500 530 900 930 638 10 27,0
ЗПТ-1000х800 100 1030 1800 800 830 1440 995 53,5

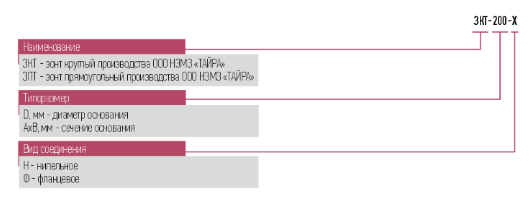

Условное обозначение

Пример обозначения при заказе

  • ЗКТ-250 -Ф – зонт круглый диаметром 250 мм с фланцевым соединением.
  • ЗКТ-630 -Н – зонт круглый диаметром 630 мм с ниппельным соединением.
  • ЗПТ-600х600 -Ф – зонт прямоугольный со сторонами основания 600 мм на 600 мм с фланцевым соединением.
