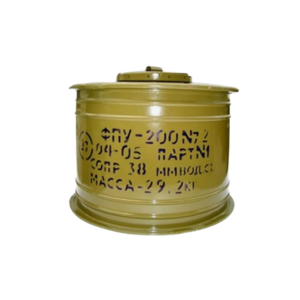

Фильтр-поглотитель ФПУ-200

Фильтр-поглотитель ФПУ-200 используется для очистки воздуха в вентиляционных системах во II и III режимах.

Фильтр-поглотитель предназначен для удаления радиоактивной пыли, токсичных веществ, различных типов дыма (нейтральных и ядовитых), а также биологических агентов.

Эффективен в температурном диапазоне от -50 °C до +50 °C при относительной влажности воздуха до 95%, при условии отсутствия попадания капельной влаги.

ФПУ-200 – это унифицированный фильтр-поглотитель, где «200» обозначает код разработки.

В процессе работы ФПУ-200 воздух попадает через торцевое отверстие, затем проходит через противодымный фильтр 5, который удаляет аэрозоли. После этого он проходит через слой угля-катализатора 2, где устраняются токсичные вещества, и выходит через боковое отверстие очищенным.

Основные комплектующие и принцип работы

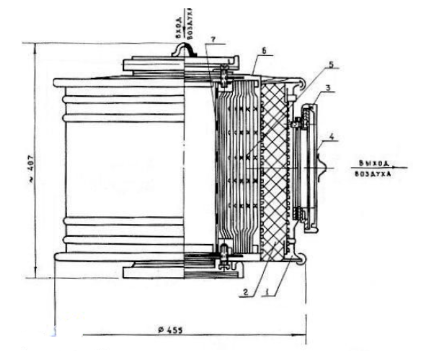

Основными комплектующими фильтров-поглотителей ФПУ-200 являются: корпус 1, катализатор 2, кольцо ниппельное 3, заглушка с ручкой 4, фильтр противодымный 5, крышка верхняя 6, каркас фильтра 7.

1. Корпус
2. Катализатор
3. Кольцо ниппельное
4. Заглушка с ручкой
5. Фильтр противодымный
6. Крышка верхняя
7. Каркас фильтра

Технические характеристики ФПУ-200

Комплектность ФПУ-200

ФПУ-200 монтируют в воздуховодах вентиляционных систем объектов гражданской обороны, АЭС и других типов убежищ.

Посредством монтажных деталей (муфт, патрубков, тройников и хомутов) фильтры монтируются в колонки из одного, двух и трех штук (ФПУ-200-1, ФПУ-200-2 и ФПУ-200-3 соответственно), которые потом присоединяются к воздуховодам убежища или другого защитного сооружения. Перед и в конце колонки фильтров должны устанавливаться герметические клапаны (тип КГ).

Количество колонок ФПУ-200 определяется потребностью в воздухообеспечении, в зависимости от вместимости сооружения.

Фильтры-поглотители ФПУ-200 поставляются как в комплекте с монтажными деталями, так и отдельно.
