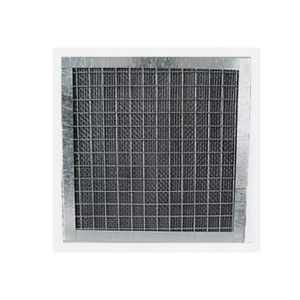

Фильтр ячейковый унифицированный ФяРБ
Унифицированный ячейковый фильтр ФяРБ используется для очистки наружного воздуха от пыли в различных режимах вентиляции, включая мирное время.
Основные комплектующие и принцип работы
Корпус фильтра и монтажная рама для ячейковых фильтров ФяРБ-М выполнены из оцинкованной стали, в то время как для модели ФяРБ используется окрашенная углеродистая сталь.
Фильтры ФяРБ должны устанавливаться так, чтобы обслуживание происходило со стороны подачи неочищенного воздуха, то есть с грязной зоны. Если фильтры монтируются со стороны чистой зоны, фильтрующие сетки внутри ячеек необходимо перевернуть в обратном порядке.
Вход в фильтровальные камеры с незащищенной стороны должен быть оборудован защитно-герметическим ставнем СУ, а для входа с герметизированной зоны требуется установка двух герметичных ставней.

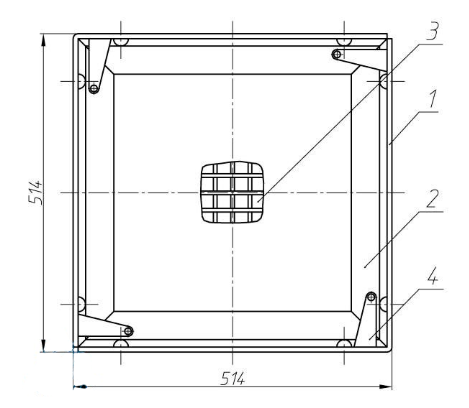

- Рамка установочная
- Ячейка фильтра
- Фильтрующий материал
- Защелка
Корпус ячейки фильтра и установочная рама для фильтров ячейковых ФяРБ-М изготовлены из оцинкованного листа (ФяРБ – окрашенная углеродистая сталь).
Фильтры ФяРБ , должны устанавливаться так, чтобы обслуживание их производилось со стороны подхода к ним неочищенного воздуха, т.е. со стороны грязной зоны. При необходимости установки их со стороны чистой зоны, фильтрующие сетки в ячейках должны быть переложены в обратном порядке.
Вход в камеры к фильтрам из незащищенной зоны должен оборудоваться защитно-герметическим ставнем СУ, при устройстве входа из герметизированной зоны – двумя герметическими ставнями.
Технические характеристики ФяРБ
| Параметр | Значение |
| Пропускная способность ячейки, м3/ч (при удельной воздушной нагрузке 7000 м3/ч на 1 м2) | 1540 |
| Начальное сопротивление, Па (кгс/м2) | 49 (5) |
| Площадь рабочего сечения, м2 | 0,22 |
| Пылеёмкость, г/м2 (при увеличении сопротивления с 49 до 98 Па или с 5 до 10 кг/м2) | 3200 |
| Эффективность очистки, % | 80 |
| Заполнитель | Сетки гофрированные металлические ГОСТ 3826-82 |
| Габариты ячейки, мм | 500x500 |
| Прочность – выдерживает давление (разрежение), Па (кгс/см2) | до 1,96x104 (0,2) |
| Масса, кг | 6,0 |
Техническое обслуживание фильтров ячейковых
Для регенерации фильтров необходимо извлечь ячейки из установочных рам. Ячейки фильтров ФяРБ промывают теплой водой. Для повышения качества промывки в воду можно добавлять поверхностно-активные вещества, например, 10% каустическую соду. Фильтрующий материал ячейковых фильтров ФяРБ заменяется новым.
Фильтры ФяРБ сохраняют технические характеристики при температуре очищаемого воздуха от -40С до +40°С.
