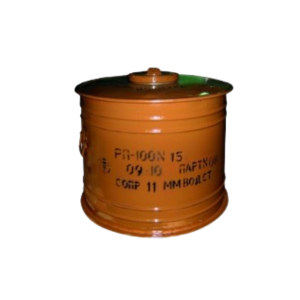

Регенеративный патрон РП-100

Основной функцией регенеративного патрона РП-100 является удаление углекислого газа из воздуха в III режиме вентиляции (режим регенерации) путем его поглощения.

РП-100 используется в системах очистки воздуха и вентиляции убежищ и других объектов гражданской обороны.

Патрон РП-100 способен работать как при избыточном давлении, так и в условиях разрежения.

Воздух подается в патрон с помощью вентиляционного оборудования.

Основные комплектующие и принцип работы

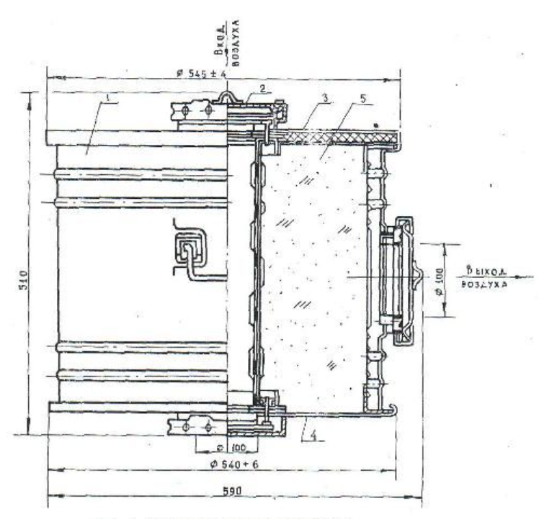

Основными комплектующими регенеративных патронов РП-100 являются: кожух 1, заглушка с ручкой 2, крышка 3, донышко 4, поглотитель 5.

1. Кожух
2. Заглушка с ручкой
3. Крышка
4. Донышко
5. Поглотитель

Регенеративный патрон РП-100 имеет три отверстия диаметром 100 мм: одно боковое – для входа воздуха, два торцевых – для выхода. Воздух, подлежащий очистке, поступает в патрон через боковое отверстие, проходит через слой поглотителя, где и очищается от двуокиси углерода.

Регенеративный патрон РП-100 предназначен для разовой эксплуатации, его включают в случае, если концентрация двуокиси углерода в воздухе убежища достигла 2%. Если показания приборов сообщают, что концентрация двуокиси углерода достигла 2,5-3%, значит, ресурс регенеративного патрона РП-100 исчерпан, и патрон подлежит замене.

Регенеративный патрон РП-100 рассчитан на работу в диапазоне температур от плюс 18°С до плюс 35°С, и относительной влажности воздуха от 30 до 95%.

Технические характеристики РП-100

Комплектность РП-100

Регенеративный патрон РП-100 монтируется в установки (колонки) из одного, двух или трёх патронов.

Подача воздуха в патроны, контроль и регулирование его расхода осуществляются с помощью вентиляционного, запорного оборудования и измерительных приборов.

Работать они могут как под разрежением, так и под напором. Регенеративный патрон РП-100 может монтироваться перед установкой или после неё.
