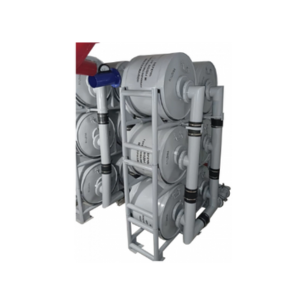

Регенеративная установка РУ-150/6

Регенеративная установка РУ-150/6 предназначена для очистки внутреннего воздуха убежища от двуокиси углерода и обогащения его кислородом в III режиме вентиляции (режим регенерации).

Принцип работы

При работе установки воздух проходит сначала через первые три патрона, а затем, после их отработки, через остальные три патрона. Проходя через патроны, воздух очищается от углекислого газа и обогащается кислородом. Располагаться в помещении установка должна так, чтобы имелся свободный проход к ней со всех сторон.

Регенерация воздуха в установке сопровождается повышением его температуры. Максимальная температура воздуха, вводящего из патронов, равна 150°С, поэтому перед подачей в отсеки убежища его необходимо охладить в специальном воздухоохладителе, например в гравийном. Разрешается предусматривать одну воздухоохладительную установку на группу регенеративных установок РУ-150/6. Регенеративная установка (или несколько установок) устанавливается на бетонном полу в отдельном помещении. Тепловыделения от РУ-150/6 в помещения, где они установлены, не учитывается, вентиляция этих помещений в военное время не предусматривается, поскольку обслуживание этого оборудования производится в течение ограниченного времени.

Монтирование установки в убежище заключается в её сборке без подключения воздуховодов к патронам. Патроны хранятся в составе установки в опломбированном состоянии. Пломбы с патронов срывать не разрешается до перевода установки в рабочее состояние.

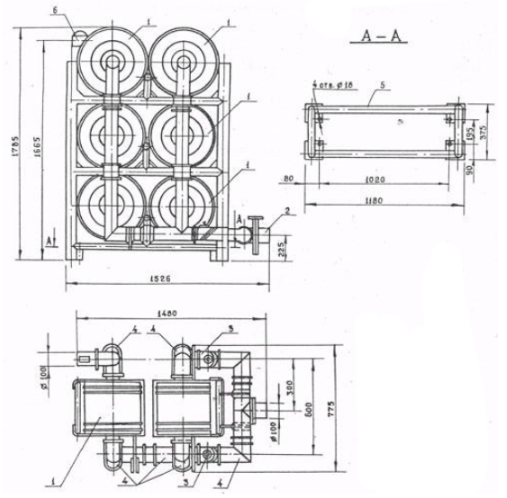

Основные комплектующие

Маркировка РУ-150/6 обозначает: регенеративная установка, рассчитанная на 150 человек и состоящая из 6-ти патронов.

1. Регенеративные патроны РП-2
2. Пылеуловитель
3. Герметический клапан
4. Воздуховод
5. Рама установки
6. Указатель расхода воздуха УРВ-I

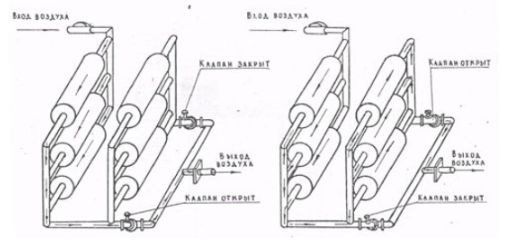

В зависимости от количества укрываемых можно подключать 3 или 6 регенеративных патронов:

Технические характеристики РУ-150/6
