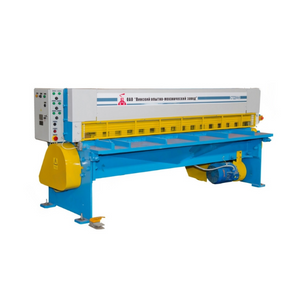

Ножницы гильотинные СТД9АН
Ножницы гильотинные с наклонным ножом СТД9АН предназначены для резки листового материала толщиной до 4 или 6 мм (в зависимости от модели), с временным сопротивлением б=500 Мпа (50 кгс/мм).
Гильотина СТД 9АН не нуждается в дополнительном подводе воздуха.
Непосредственно резка металла в гильотине осуществляется благодаря автоматической установке необходимого размера зазора между ножами. При этом усилие резания пропорционально усилию прижима и зависит непосредственно от толщины материала, который предстоит нарезать.
Технические характеристики СТД9АН
| Наименование параметра | Данные для исполнений | ||
| 4х2500 | 6х2000 | 6х2500 | |
| Размеры разрезаемого металла с временным сопротивлением 500 Мпа | |||
| Толщина, мм | 4 | 6,3 | 6,3 |
| Ширина, мм | 2 500 | 2 000 | 2 500 |
| Частота ходов ножа, мин, не менее | 50 | 50 | 50 |
| Ход ножа, мм | 70 | 70 | 70 |
| Угол наклона подвижного ножа, не более | 1° 20 | 1° 20 | 1° 20 |
|
Номинальное усилие прижимной балки, кН |
70 | 70 | 70 |
| Максимальная ширина полосы отрезаемой по заднему упору, мм | 600 | 600 | 600 |
| Расстояние от уровня пола до верхней кромки нижнего ножа, мм | 850 | 850 | 850 |
| Габаритные размеры, мм | |||
| Длина | 3410 | 2910 | 3410 |
| Ширина | 1392 | 1392 | 1392 |
| Высота | 1420 | 1420 | 1420 |
| Масса , кг, не более | 3505 | 3355 | 3705 |
| Электродвигатель, тип | с повышенным скольжением | ||
| Мощность ,кВт | 6,3 | 8,5 | 8,5 |
| Число об/мин | 1000 | 1000 | 1000 |
| Напряжение силовой цепи, В | 380 | 380 | 380 |
