Рельефно-шлифовальный станок РШМ 8 СТАНДАРТ АНКОРД
Рельефно-шлифовальный станок РШМ 8 СТАНДАРТ АНКОРД предназначен для обработки заготовок с рельефной поверхностью, выполненных из массива древесины, MDF, фанеры и других материалов.
Данное оборудование эффективно справляется с шлифовкой как необработанных, так и загрунтованных поверхностей.
Станок используется на предприятиях, занимающихся производством столярно-строительных изделий, дверей, мебели и в деревообрабатывающей промышленности.

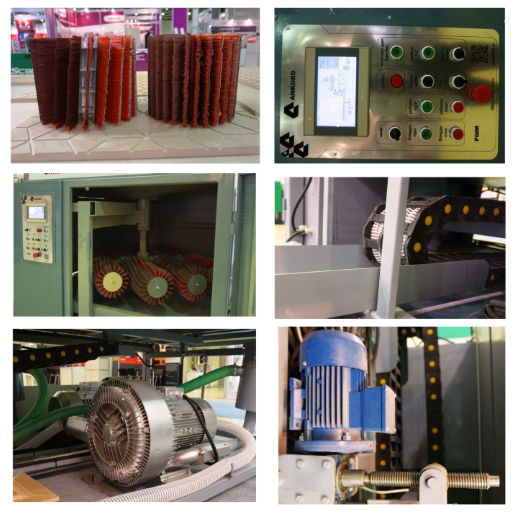

Особенности конструкции и работы
- Надежная фиксация заготовок обеспечивается вакуумным столом и мощным вихревым насосом (320 м³/ч, 5,5 кВт).
- Гибкий пластиковый кабель-канал предотвращает повреждение и перегибы вакуумного шланга при работе.
- Эффективная система удаления пыли включает два воздухозаборника, расположенных по обе стороны рабочей камеры, что обеспечивает максимальный охват запыленной поверхности. Вытяжка подключается к вытяжной установке (ВУ).
- Система обдува позволяет очистить готовые изделия после завершения шлифования.
- Горизонтальное перемещение рабочего стола осуществляется мотор-редуктором с плавной регулировкой скорости подачи, что позволяет подобрать оптимальные параметры обработки.
- Зубчатый ремень обеспечивает равномерное и стабильное движение стола, исключая его проскальзывание.
- Центральное крепление ремня предотвращает перекос стола относительно рамы во время перемещения.
- Удобство обслуживания — станок оснащен боковыми створками с обеих сторон, которые позволяют проводить техническое обслуживание и автоматически отключают питание при открывании.
- Смотровые окна обеспечивают визуальный контроль процесса обработки.
- Вращение карусели осуществляется через редукторную передачу от двигателя, вынесенного за пределы рабочей камеры.
- Гибкая система регулировок: настройки скорости подачи, вращения карусели и барабанов, высоты карусели над столом и режима «пагонаж» выполняются электромеханически с использованием частотных преобразователей. Дисплеи с параметрами вынесены на пульт управления для удобства оператора.
Технические характеристики РШМ 8 СТАНДАРТ АНКОРД
| Габаритные размеры станка (ДхШхВ), мм | 5400 х 1800 х 2300 |
| Масса, кг | 1100 |
| Установленная мощность, кВт | 11.6 |
| Мощность двигателя карусели, кВт | 4 |
| Длина барабанов, мм | 200 |
| Диаметр барабанов, мм | 230 |
| Количество шлифовальных барабанов, шт. | 20 |
| Количество осей шлифовального узла | 8 |
| Вакуумная станция на базе вихревого насоса, м3/час / кВт | 320 / 5,5 |
| Выходы для подключения аспирации, шт | 2 х 140 мм |
| Скорость перемещения стола (max), м/мин | 5.3 |
| Разборная рама | да |
| Сенсорный пульт управления | нет |
| Регулировки: | |
| скорость движения стола | есть |
| скорость вращения вала (карусели) | есть |
| скорость вращения барабанов | есть |
| высота карусели барабанов над столом | есть |
| скорости вращения чашек | — |
| Размеры обрабатываемых деталей: | |
| ширина (макс), мм | до 1200 |
| высота (макс), мм | 100 |
| длина (макс), мм | 2400 |

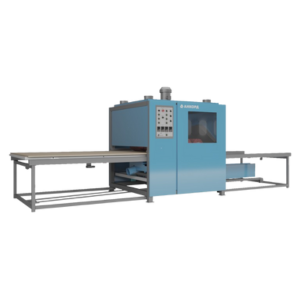

Внешний вид РШМ 8 СТАНДАРТ АНКОРД
