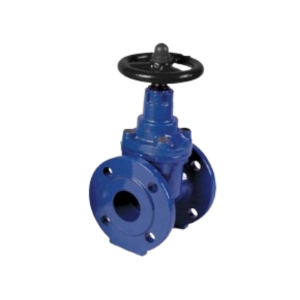

Задвижка чугунная 30ч39р
Задвижка 30ч39р с обрезиненным клином используется как запорно-регулирующее устройство на трубопроводах, применяемых в системах водоснабжения и отопления. Она может работать с потоком среды в любом направлении.
Данные задвижки можно устанавливать как в наземных, так и в подземных коммуникациях для перекачки питьевой и промышленной воды, а также в системах отопления. На горизонтальных трубопроводах задвижка монтируется с вертикально расположенным шпинделем, а на вертикальных трубах — с горизонтальным шпинделем.
Особенность модели заключается в наличии обрезиненного клина, который предотвращает температурные деформации, уменьшающие риск заклинивания механизма, что значительно увеличивает срок службы задвижки 30ч39р.
Клиновая задвижка имеет запорный элемент в виде клина, уплотнительные поверхности которого установлены под углом друг к другу. Клин может быть жёстким цельным, упругим цельным или составным двухдисковым.
Чугунная задвижка 30ч39р предназначена для регулирования и полного перекрытия потока рабочей среды в трубопроводе. Она может работать при температуре до 130 °С и давлении до 10/16 кг/см². В этой арматуре запирающий элемент перемещается перпендикулярно направлению потока. Задвижки устанавливаются на трубопроводах для транспортировки газа, нефти, пара и воды. Благодаря фланцам, изготовленным в соответствии с ГОСТ, задвижки легко подключаются к любому трубопроводу. В зависимости от диаметра изделия, задвижки могут быть полнопроходными или суженными.
Особые свойства 30ч39р
Преимущества:
- отсутствие поворотов в потоке рабочей среды;
- возможность перекрытия потоков большой вязкости;
- небольшая длина;
- возможность подачи рабочей среды в любом направлении; при открытом проходе сохраняется минимальное гидравлическое сопротивление(*).
Недостатки:
- большая строительная высота;
- увеличенное время открытия и закрытия.
Габаритные размеры 30ч39р
| Наименование | Ду | Длина, мм | Высота, мм | Масса, кг |
| 30ч39р | 50 | 150 | 262 | 12 |
| 30ч39р | 65 | 170 | 283 | 17,2 |
| 30ч39р | 80 | 180 | 320 | 20 |
| 30ч39р | 100 | 190 | 359 | 26 |
| 30ч39р | 125 | 200 | 385 | 38,7 |
| 30ч39р | 150 | 210 | 478 | 41.5 |
| 30ч39р | 200 | 230 | 567 | 61 |
| 30ч39р | 250 | 250 | 965 | 109 |
| 30ч39р | 300 | 270 | 972 | 150 |
Технические характеристики 30ч39р
- Давление условное Ру кгс/кв.см: 16 кгс/кв.см (1,6МПа)
- Температура рабочей среды: не более + 75 °С
- Рабочая среда: холодная вода
- Материал корпуса: Высокопрочный чугун ВЧ50
- Материал уплотнения затвора: обрезиненный клин
- Тип присоединения: фланцевый
- Особенности: невыдвижной шпиндель
- Класс герметичности: ГОСТ 9544-93 А
- Тип рукоятки: штурвал
- Тип управления: ручной.
