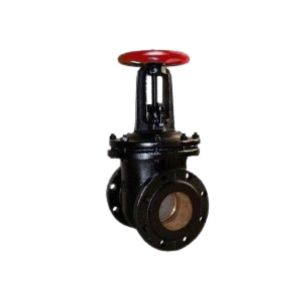

Задвижка чугунная 30ч6бр
Чугунная задвижка 30ч6бр предназначена для установки на трубопроводах, по которым транспортируются пар, горячая и холодная вода. Благодаря своей конструкции она обеспечивает высокую герметичность.
Запорным элементом в модели 30ч6бр может быть клин или параллельная вставка. Корпус изготавливается из чугуна, что придает изделию высокую прочность на сжатие и стабильную работу при изменениях температуры. Управление осуществляется вручную с помощью маховика. Тип подключения к трубопроводу — фланцевый.
Согласно российским стандартам, арматура выпускается в определенных размерах. 30ч6бр представляет собой фланцевую двухдисковую задвижку с параллельными вставками, ручным приводом и выдвижным шпинделем. Уплотнительные кольца выполнены из бронзы и латуни.
Данная задвижка используется как запорное устройство на трубопроводах для пара и воды с температурой рабочей среды до 225 °C, управляется вручную при помощи маховика.
Чугунную задвижку 30ч6бр используют для установки на трубопроводах:
- холодного водоснабжения;
- сточных вод;
- технологических;
- транспортирующих неагрессивные воды.
Задвижка рассчитана на максимальное условное давление 1,0 МПа (10 кгс/см2). Чугунная задвижка 30ч6бр гарантирует полное перекрытие потока рабочей среды и является наиболее распространенным типом запорной арматуры. Герметичность затвора соответствует классу «С».
Температура окружающей среды в процессе эксплуатации задвижек должна находиться в диапазоне от −40 до +40°С.
Средний срок службы задвижек не менее 10 лет, который достигается благодаря прочным материалам, из которых она изготовлена и качественной сборке. Исправность задвижек и продолжительность их срока службы напрямую зависит от правильного монтажа и подготовки задвижек и рабочей среды к работе.
Перед установкой задвижек на трубопровод – его необходимо очистить от песка, грязи, окалины и прочих загрязнений.
Габаритные размеры 30ч6бр
| Наименование | Ду | L | H |
| 30ч6бр Ду50 | 50 | 180 | 290 |
| 30ч6бр Ду65 | 65 | 190 | 410 |
| 30ч6бр Ду80 | 80 | 210 | 365 |
| 30ч6бр Ду100 | 100 | 230 | 435 |
| 30ч6бр Ду125 | 125 | 255 | 520 |
| 30ч6бр Ду150 | 150 | 280 | 608 |
| 30ч6бр Ду200 | 200 | 330 | 695 |
| 30ч6бр Ду250 | 250 | 450 | 830 |
| 30ч6бр Ду300 | 300 | 500 | 875 |
| 30ч6бр Ду350 | 350 | 550 | 1120 |
| 30ч6бр Ду400 | 400 | 600 | 1120 |
Технические характеристики 30ч6бр
- Давление условное Ру: 10 кгс/кв.см (1,0МПа)
- Температура рабочей среды 0 С, не более: + 225 С
- Рабочая среда: вода, пар.
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80.
- Класс герметичности по ГОСТ 9544-93: “С” , "D".
- Материал корпуса: чугун.
- Материал уплотнения затвора: латунь.
- Тип управления: ручное .
