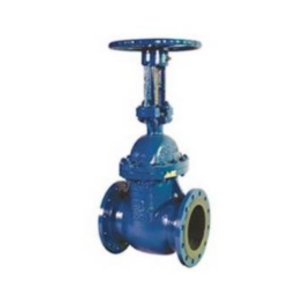

Задвижка из нержавеющей стали 30нж99нж
Рабочая среда для задвижки 30нж99нж: вода, пар, нефть, жидкие нефтепродукты, коррозионные среды слабой агрессивности.
Технические характеристики 30нж99нж
- Таблица фигура: 30нж99нж
- Номер чертежа: Л 13099
- Материал Корпуса: сталь 12Х18Н9ТЛ-II
- Присоединение: фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)
- Тип Давления: N
- Pmax: 25
- Tmax: 350
- Тип: Задвижки
- Тип управления: ручное
Габаритные размеры задвижки 30нж99нж
| Таблица фигура | Присоединение | Привод | DN | L | H | H1 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 50 | 180 | 410 | 375 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 80 | 280 | 470 | 465 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 100 | 300 | 560 | 465 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 150 | 350 | 660 | 610 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 200 | 400 | 875 | 810 |
| 30нж99нж4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) | ручной | 250 | 450 | 875 | - |
