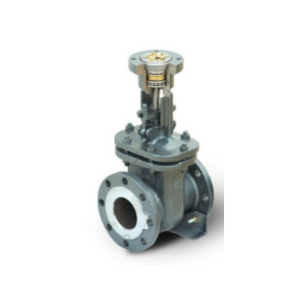

Задвижка стальная клиновая 30с941нж

Заказать
Заказать

Задвижка 30с941нж — вид запорной трубопроводной арматуры с возможностью применения электрического привода и дистанционного управления.

Данное устройство используется на трубопроводах для передачи воды, газа, нефти и нефтепродуктов, пара, аммиака и других рабочих сред, не разрушающих материалы, из которых изготовлена данная клиновая задвижка с выдвижным шпинделем под электродвигатель.

Технические характеристики 30с941нж

  • Температура рабочей среды — от -40 до+425 градусов по Цельсию.
  • Температура окружающего воздуха — от -40 до +50 градусов по Цельсию.
  • Давление рабочей среды — 1,6 МПа.
  • Класс по герметичности: А, В или С (по усмотрению и нуждам заказчика).
  • Скорость коррозии деталей корпуса — 0,1 мм в год.
  • Управление — электрический привод.
  • Установочное положение — любое.
  • Ресурс — не менее чем 2 500 циклов открытия/закрытия.

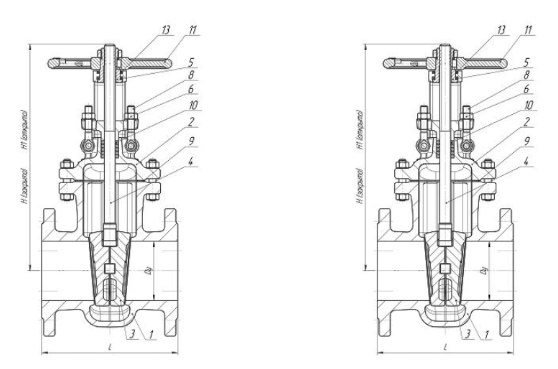

Исполнение и материалы задвижки 30с941нж

  1. Корпус: сталь 25Л
  2. Крышка: сталь 25Л
  3. Клин (диски): сталь 25Л,35Л с наплавкой, 20Х13
  4. Шпиндель: 20Х13
  5. Гайка шпинделя: сталь 35, 40Х
  6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  8. Болт откидной: сталь 35
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  10. Набивка сальника: АГИ, ТРГ
  11. Подшипник: шариковый упорный
  12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  13. Наплавка на клине: 13Х25Т, 10Х17Т

Габаритные размеры 30с941нж

Диаметр, мм L, мм D, мм D1, мм n d, мм H3, мм Масса, кг
50 180 160 125 4 18 280 17
80 210 195 160 8/4 18 350 28,5
100 230 215 180 8 18 380 39
125 255 245 210 8 18 460 61
150 280 280 240 8 22 550 83
200 330 335 295 12 22 680 124
250 450 405 355 12 26 850 242
300 500 460 410 12 26 985 315
350 550 520 470 16 26 1205 465
400 600 580 525 16 30 1425 640
500 700 710 650 20 33 1545 1233
600 800 840 770 20 36/39 1665 1400
700 900 910 840 24 36/39 1855 2550

Характеристики задвижек 30с941нж для подбора электропривода

Диаметр, мм Тип присоединения электропривод Момент, Н*м Количество оборотов шпинделя
50 А 52 15
80 А 84 23
100 А 84 24
150 А,Б 100,160 33
200 Б 160 43
250 Б 280 43
300 Б 300 53
400 В 885 50
500 В, Г 900, 1410 60
600 Г 2025 62
700 Д 3035 75
