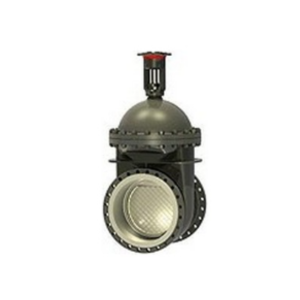

Задвижка стальная клиновая 30с964нж

Заказать
Заказать

Задвижка стальная клиновая с выдвижным шпинделем фланцевая 30с964нж.

Рабочая среда для задвижки 30с964нж : вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Технические характеристики 30с964нж

  • Температура рабочей среды: от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С
  • Тип управления: электропривод.

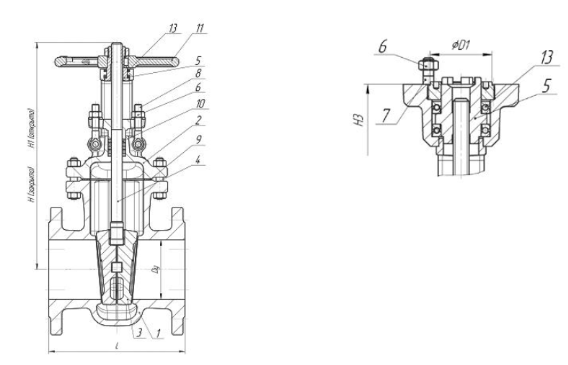

Исполнение и материалы задвижки 30с964нж

  1. Корпус: сталь 25Л
  2. Крышка: сталь 25Л
  3. Клин (диски): сталь 25Л
  4. Шпиндель: 20Х13
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  8. Болт откидной: сталь 35
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  10. Набивка сальника: АГИ, ТРГ
  11. Подшипник: шариковый упорный
  12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  13. Наплавка на клине: 13Х25Т, 10Х17Т

Габаритные размеры 30с964нж

Диаметр, мм L, мм D, мм D1, мм n d, мм H3, мм Масса, кг
50 180 160 125 4 18 280 17
80 210 195 160 8 18 350 29
100 230 230 190 8 22 380 41
150 403 300 250 8 26 550 99
200 419 360 310 12 26 680 156
250 457 425 370 12 30 850 260
300 500 485 430 16 30 985 355
350 550 520 470 16 26 1205 465
400 600 610 550 16 33/36 1425 640
500 700 710 650 20 36/39 1545 1233
600 800 840 770 20 39 1665 1400
700 900 960 875 24 42/45 1855 2610

Характеристики задвижек 30с964нж для подбора электропривода

Диаметр, мм Тип присоединения электропривод Момент, Н*м Количество оборотов шпинделя
50 А 52 15
80 А 84 23
100 А 100 24
150 Б 190 33
200 Б 210 43
250 Б 280 43
300 Б,В 300, 400 53
400 В 950 52
500 Г 1530 65
600 Г 2325 62
700 Д 3330 75
