Доступные размеры клапанов воздушных утеплённых КВУ от "Макс Аэро-Техно"
23.11.2020
Утеплённые воздушные клапаны КВУ предназначены для регулирования количество воздуха и газовых смесей.
При этом смесь должны соответствовать следующим характеристиками и не превышать их:
- Агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 ºС;
- Смесь не содержат пыли и других твердых примесей в количестве более 100 мг/м3;
- Не содержит липких веществ и волокнистых материалов и применяемых в системе кондиционирования воздуха и вентиляции низкого давления;
- Разность полных давлений до 1570 Па (160 Кгс/м2).
Предприятие "Макс Аэто-Техно" предлагает клапаны воздушные КВУ из нержавеющей стали с нагревательным тэном и электромеханическим приводом с возвратной пружиной 220В ли 24В.

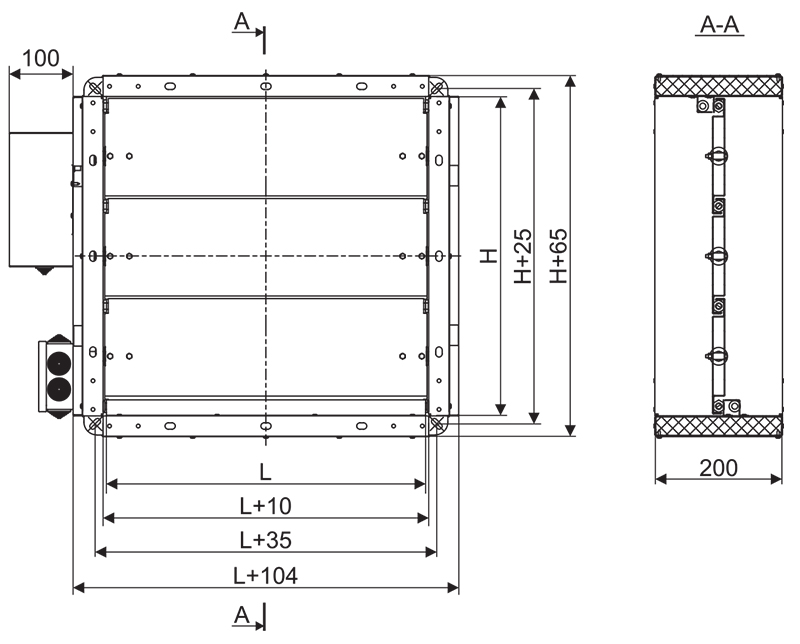

Габаритно-присоединительные размеры клапанов КВУ утеплённых
| H, мм | L, мм | ||||||||||
| 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | |
| 400 | 0,9 | 1,0 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,1 | 2,2 |
| 500 | 0,9 | 1,0 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,1 | 2,2 |
| 600 | 1,1 | 1,3 | 1,5 | 1,6 | 1,8 | 1,9 | 2,0 | 2,3 | 2,5 | 2,6 | 2,8 |
| 700 | 1,4 | 1,5 | 1,8 | 2,0 | 2,1 | 2,3 | 2,4 | 2,7 | 3,0 | 3,2 | 3,3 |
| 800 | 1,4 | 1,5 | 1,8 | 2,0 | 2,1 | 2,3 | 2,4 | 2,7 | 3,0 | 3,2 | 3,3 |
| 900 | 1,6 | 1,8 | 2,1 | 2,3 | 2,5 | 2,6 | 2,8 | 3,2 | 3,5 | 3,7 | 3,9 |
| 1000 | 1,8 | 2,0 | 2,4 | 2,6 | 2,8 | 3,0 | 3,2 | 3,6 | 4,0 | 4,2 | 4,4 |
| 1100 | 1,8 | 2,0 | 2,4 | 2,6 | 2,8 | 3,0 | 3,2 | 3,6 | 4,0 | 4,2 | 4,4 |
| 1200 | 2,0 | 2,3 | 2,7 | 2,9 | 3,2 | 3,4 | 3,6 | 4,1 | 4,5 | 4,7 | 5,0 |
| 1300 | 2,3 | 2,5 | 3,0 | 3,3 | 3,5 | 3,8 | 4,0 | 4,5 | 5,0 | 5,3 | 5,5 |
| 1400 | 2,3 | 2,5 | 3,0 | 3,3 | 3,5 | 3,8 | 4,0 | 4,5 | 5,0 | 5,3 | 5,5 |
Пример обозначения клапана при заказе
Напрмер, клапан КВУ-500*400(Р-Ik/220)-ПО где:
- КВУ – клапан воздушный утепленный;
- 500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
- 400(P-Iк/220): 400 – сторона расположения привода;
- Р – тип привода (Р - электрический реверсивный привод; М - электромеханический привод с возвратной пружиной);
- ПО – периметральный обогрев (включающий обогрев кожуха электропривода).
Консультация по подбору и оформлению заявки на поставку
- По электронной почте olegaero@yandex.by
- По телефону: +375 17 244 67 44, +375 29 603 88 99
- Через любую форму заказа на нашем сайте
