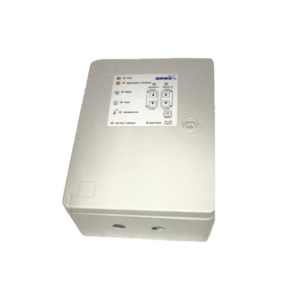

Блок управления ACCESS GNS 10/2 для систем вентиляции и дымоудаления на 24V - 12А

Блок управления системы вентиляции и дымоудаления ACCESS GNS 10/2 (12 А) является центральным элементом автоматизированной системы управления инженерными приводами. Оборудование предназначено для контроля и управления электроприводами окон, люков и других исполнительных механизмов, обеспечивая эффективную работу вентиляции в штатном режиме и надежное дымоудаление в аварийных ситуациях.

Устройство рассчитано на подключение электроприводов с напряжением питания 24 V DC. Блок имеет две независимые группы по 6 А каждая, что позволяет подключать до 12 электроприводов с суммарным током не более 12 А. В режиме вентиляции используются две отдельные группы управления, а в режиме дымоудаления они объединяются по общей схеме, формируя суммарную нагрузку 12 А.

Функциональные возможности и режимы работы

Электронный блок управления GNS 10/2 отличается универсальностью применения. В экстренной ситуации система обеспечивает автоматическое открывание окон и люков по сигналу от датчиков дыма или пожарной сигнализации с нормально замкнутым «сухим» контактом. В повседневном режиме возможен ручной запуск вентиляции с помощью наружных кнопок принудительного управления.

Блок оснащен встроенным таймером, позволяющим задавать время подачи питания на выходные группы в диапазоне от 10 до 200 секунд. Это обеспечивает точную настройку работы приводов и оптимизацию эксплуатационных режимов. Дополнительно предусмотрена возможность подключения климатических датчиков дождя и ветра для автоматического регулирования микроклимата в режиме метеостанции.

Радиоуправление и резервное питание

ACCESS GNS 10/2 поддерживает систему радиоуправления и может управляться с помощью программируемых радиопультов, которые устанавливаются как дополнительная опция. Это расширяет возможности дистанционного контроля и повышает удобство эксплуатации.

По желанию блок может комплектоваться резервным аккумулятором. Наличие аккумуляторного питания позволяет выполнять открывание и закрывание окон и люков в автономном режиме при отсутствии внешнего электроснабжения. В обычных условиях питание электроприводов осуществляется непосредственно от встроенного блока питания, а аккумуляторы задействуются только в аварийных ситуациях.

Контроль, индикация и безопасность

Работа системы в режиме ожидания, аварийное срабатывание и отсутствие питания отображаются с помощью светодиодной индикации на передней панели. Блок управления осуществляет автоматический контроль электрических цепей, корректности подключения приводов и датчиков, а также контроль уровня заряда аккумуляторов.

• автоматический контроль цепей и электрических подключений
• контроль заряда резервных аккумуляторов
• подключение климатических датчиков
• отдельный вход для АПС с нормально замкнутым «сухим» контактом
• возможность параллельного подключения нескольких блоков в группу
• сброс аварийного режима кнопкой RESET на блоке или с аварийной кнопки

Область применения

Блок управления ACCESS GNS 10/2 применяется для автоматического управления группами электроприводов в системах вентиляции и дымоудаления, а также для управления приводами с напряжением 24 В и током до 12 А. Оборудование подходит для использования на объектах различного назначения, где требуется надежная автоматизация, высокая безопасность и стабильная работа инженерных систем.

Технические характеристики

• Питание двигателей 24 В, макс. ток 12 А.
• Питание аксессуаров 24/12 В, макс. ток 500 мА.
• Возможность подключения батареи резервного питания.
• Разъёмы для подключения метеодатчиков дождяи ветра.
• Тревожные входы управления, тревожный выход типа сухой контакт.
• Входы локального управления.
• Входы централизованного управления.
• Возможность параллельного подключения с аналогичными блоками.
• Кожух IP55.
