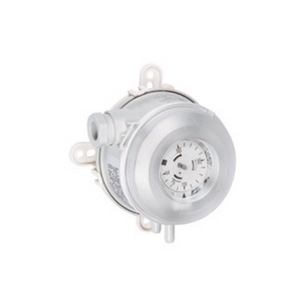

Дифференциальный датчик давления DS-205 D
Дифференциальный датчик давления DS-205 D предназначен для контроля избыточного давления, разности давлений и разрежения в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления:
- для контроля потока в электрических отопительных батареях;
- для контроля состояния клиновых ремней и фильтров;
- в качестве предохранителя недостаточного давления воздух;
- для контроля вентиляторов, вентиляционных заслонок;
- в качестве предельного регулятора.
Настройка порога срабатывания производится по расположенной внутри прецизионной шкале. Прибор калибруется на заводе при изготовлении.
Реле давления DS 2 поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты) и монтажное кольцо DS2 -MR.
Технические характеристики DS-205 D
| Производитель | S+S Regeltechnik |
| Диапазон измерения | 100…1000 Па (1,0...10,0 мбар) |
| Допустимое рабочее давление | 5000 Па (50 мбар) |
| Температура среды | –30 ...+85 °C |
| Выходной сигнал | Реле |
| Переменная | Перепад давления |
| Среда | Воздух |
| Дискретный выход, ток коммутируемой цепи | 5 (0,8) A; 250 B переменного тока, 4 (0,7) A, 30 B постоянного тока |
| Положение при монтаже | Вертикально (присоединительными патрубками давления вниз) – заводская настройка; горизонтально (колпаком вверх/ вниз) |
| Соединение | Реле поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты) |
| Класс защиты | IP54 |
