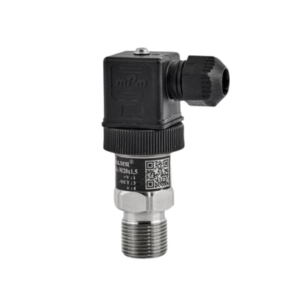

Преобразователь давления измерительный СДВ с выходным сигналом 4–20 мА

Преобразователь давления СДВ предназначен для непрерывного измерения и преобразования давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений и гидростатического давления различных газообразных и жидких сред, включая нейтральные и агрессивные вещества, в унифицированный токовый сигнал 4–20 мА. Это позволяет использовать устройство в системах автоматического контроля, регулирования и управления технологическими процессами.

Область применения

Преобразователь давления СДВ широко применяется в метрологических службах, аккредитованных на право поверки и калибровки средств измерения давления, а также на промышленных предприятиях газовой, металлургической, химической и пищевой отраслей.

Он подходит для контроля давления жидкостей, включая масла, дизельное топливо, мазут, керосин и бензин, пара, газов, парогазовых и газовых смесей, в том числе кислорода и кислородосодержащих смесей, при давлении до 100 МПа.

Рабочая среда не должна кристаллизоваться или затвердевать в приёмнике давления.

Устройство и принцип работы

Преобразователь состоит из корпуса с измерительным блоком и электронным блоком обработки сигнала. Чувствительным элементом измерительного блока является первичный преобразователь, включающий пластину с кремниевыми пленочными тензорезисторами, прочно соединённую с металлической мембраной.

Под действием давления рабочей среды на измерительный блок чувствительный элемент деформируется, что вызывает изменение электрического сопротивления тензорезисторов. На выходе первичного преобразователя формируется электрический сигнал, который электронный блок преобразует в стандартный токовый сигнал 4–20 мА. Электронная плата установлена в корпусе и защищена многослойным покрытием от воздействия окружающей среды.

Преимущества использования

• Высокая точность измерений различных типов давления;
• Унифицированный выходной сигнал 4–20 мА для систем автоматизации;
• Прочность и долговечность корпуса из устойчивого к коррозии металла;
• Защита электронного блока от внешних воздействий;
• Возможность применения с широким спектром рабочих сред, включая агрессивные вещества;
• Универсальность для промышленных и метрологических целей.

Технические характеристики

• Диапазон измерения давления — зависит от модели;
• Выходной сигнал — 4–20 мА;
• Материал корпуса — металл, устойчивый к коррозии;
• Температурный диапазон эксплуатации — стандартный промышленный;
• Тип подключения — стандартное электрическое подключение для систем автоматизации.
