Датчик температуры ALTF1-PT1000
Контактный датчик температуры ALTF1-PT1000 Предназначен для измерения температуры трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента, находящегося в защитной трубке с теплопроводящей пастой, от температуры.
Особенности датчика ALTF1-PT1000
- определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы;
- недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя;
- применяется измерительный резистор из платины PT1000, соответствующий DIN EN 60751;
- монтаж осуществляется с помощью хомута, входящего в комплект;
- прибор необходимо защищать от перегрева.
Монтаж датчика ALTF1-PT1000
- производится при отсутствии напряжения;
- подаваемое напряжение должно быть безопасно мало;
- датчик прикладывается контактной площадкой на поверхность измерения, например на трубу или радиатор отопления;
- при неправильном размещении площадки на поверхности могут возникать существенные погрешности измерения температуры;
- следует обеспечивать хороший контакт и подвод/отвод тепла, избегать загрязнения и неровностей поверхности, при необходимости использовать теплопроводящую пасту.

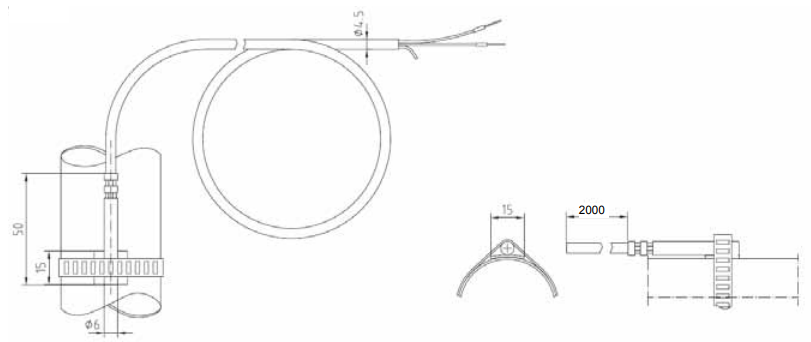

Габаритные размеры датчика ALTF1-PT1000
Технические характеристики датчика ALTF1-PT1000
| Диапазон измерения | -35…+105°С |
| Выход | Пассивный |
| Измерительный ток | Прибл. 1 мА |
| Защитная трубка | Высококачественная сталь, с предварительно загнутой контактной площадкой |
| Размеры хомута | Ø13 - 92 мм (1/4 – 3”), L=300 мм |
| Кабель | 2х0,25 мм2, 2 м, ПВХ, с зачищенными концами с наконечниками |
| Сопротивление изоляции | >100 Мом при 20°С (500 В=) |
| Влажность | <95% |
| Допустимые перегрузки | <0,5G |
| Класс защиты | III (по DIN 60730) |
| Степень защиты | IP 65 |
