Термопреобразователь сопротивления ДТС
Термопреобразователь сопротивления ДТС предназначен для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности.
Датчик преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Особенности термопреобразователя ДТС

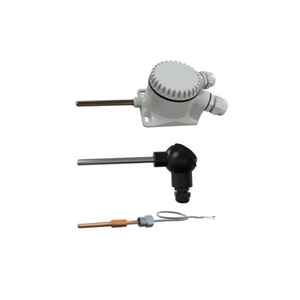

- изготавливаются с кабельным выводом или с коммутационной головкой в различных конструктивных исполнениях;
- во время эксплуатации во взрывоопасных зонах следует использовать взрывозащищенное конструктивное исполнение (в обозначении добавляется EXI);
- бывают в гладкой защитной арматуре, с фланцем или резьбовым штуцером;
- резьбовой штуцер в стандартном исполнении имеет метрическую резьбу согласно ГОСТ 8724;
- допускается изготовление датчиков с резьбовыми штуцерами с трубной цилиндрической резьбой согласно ГОСТ 6357 и с резьбовыми штуцерами с трубной конической резьбой согласно ГОСТ 6211.
Технические характеристики термопреобразователя ДТС ХХ4 и ДТС ХХ5
| Характеристика | Значение | ||||||
| ДТС ХХ4 | ДТС ХХ5 | ||||||
| НСХ | 50М, 100М | 50П, 100П | Pt100, Pt500, Pt1000 | 50М, 100М | 50П, 100П | Pt100, Pt500, Pt1000 | |
| Диапазон измеряемых температур | Класс допуска А1) | –50…+100 °C | –100… +250 °C | –60…+250 °C | –50…+100 °C | –100… +450 °C | –60… +300 °C |
| Классы допуска В, С | –50…+150 °C | –196… +250 °C | –50…+180 °C | –196… +500 °C | –60… +500 °C | ||
| Показатель тепловой инерции, не более) | 10…30 с | ||||||
| Количество чувствительных элементов | 1 или 2 шт.3) | ||||||
| Схема внутренних соединений проводников) | Двухпроводная), трехпроводная, четырехпроводная) | ||||||
| Исполнение сенсора относительно корпуса | Изолированный | ||||||
| Длина кабельного вывода | 0,2 м – стандарт; до 20 м – по заказу | – | |||||
| Исполнение коммутационной головки | – | Пластмассовая, металлическая | |||||
| Тип резьбового штуцера | Метрическая резьба, трубная резьба | ||||||
| Материал защитной арматуры | Сталь 12Х1810Т, латунь | Сталь 12Х1810Т | |||||
| Степень защиты согласно ГОСТ 14254 | IP54, IP65 | ||||||
| Средняя наработка на отказ, не менее | 35 000 ч | ||||||
| Средний срок службы, не менее | 10 лет | ||||||
| Параметры предельных состояний) | |||||||
| Предельная температура рабочей среды | Предел диапазона измеряемых температур в зависимости от конструктивного исполнения | ||||||
| Предельная температура окружающего воздуха | +85 °С | ||||||
Технические характеристики термопреобразователя ДТС 125
| Характеристика | Значение | |
| 50М, 100М | 50П, 100П, Pt100, Pt500, Pt1000 | |
| Диапазон измеряемых температур | –50…+100 °С | –60…+100 °С |
| Класс допуска | B, C | A, B, C |
| Количество ЧЭ | 1 шт. | |
| Схема внутренних соединений проводников | Двухпроводная, трехпроводная, четырехпроводная | |
| Степень защиты согласно ГОСТ 14254 | IP65 | |
| Исполнение коммутационной головки | Пластмассовая | |
