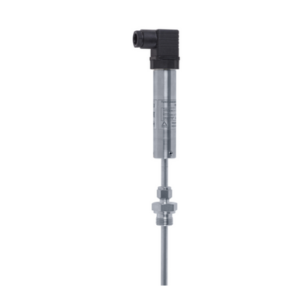

Датчики уровня магнитострикционные ПЛП
Магнитострикционные датчики уровня серии ПЛП, разработанные в соответствии с ТУ 4218-001-38352196-2012, предназначены для высокоточного измерения уровня жидких сред, а также определения границы раздела различных фаз в технологических процессах.
Оборудование отличается высокой надежностью, стабильностью показаний и возможностью работы в сложных промышленных условиях.
Принцип действия
Работа датчиков основана на магнитострикционном методе измерения. Поплавок с постоянным магнитом перемещается вдоль жесткого либо гибкого зонда в зависимости от изменения уровня жидкости.
Это движение регистрируется и преобразуется в точный сигнал, обеспечивая стабильные и воспроизводимые результаты, устойчивые к внешним воздействиям.
Назначение
Датчики ПЛП предназначены для непрерывного контроля уровня жидкостей, а также измерения уровня раздела двух фаз.
Оборудование широко используется в нефтегазовой, химической, энергетической промышленности и других областях, где требуются высокоточные средства мониторинга.
Комплектация
- интерфейсы 4…20 мА, HART, RS-485 ModBus RTU;
- исполнение: взрывозащищенное 0Ex ia IIB T1…T5 Ga X или стандартное;
- двухпроводная либо четырехпроводная схема подключения;
- поддержка выносных цифровых индикаторов;
- жесткий или гибкий измерительный зонд;
- варианты присоединения: фланец, футорка, Tri-Clamp;
- разъём DIN43650 или кабельные вводы под металлорукав/бронированный кабель.
Настройка и обслуживание
Параметрирование датчиков выполняется с помощью программы «ПЛП Терминал» либо через HART-коммуникатор.
Поддерживается обновление встроенного ПО через стандартные интерфейсы, что позволяет актуализировать функциональные возможности и повышать надежность работы оборудования.
Габаритные размеры ПЛП
| Наименование | Примечания | |
| Конструктивные элементы ПЛП | ||
| 1 | Разъем | Поставляется в комплекте: DIN43650 / СВВКн-Н 20 М20 ×1,5 |
| 2 | Уровнемер ПЛП1000 / ПЛП2000 | Подбор полной комплектация только по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок | Поставляется в комплекте (до 3 шт.) |
| 5 | Вставка / центрирующая шайба | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винты стопорные | Поставляется в комплекте (3 шт.) |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка Фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | – |
| IV | Резервуар | – |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ПЛП
| Зонд, материал | Жесткий до 4 м ( по спец. заказу до 6 м ) | Гибкий до 16 м ( по спец. заказу до 25 м ) | ||||
| Электрический выход | 4…20 мА / HART | RS-485 ModBus | 4…20 мА / HART | RS-485 ModBus | ||
| Погрешность | ±0,2% / ±1 мм | ±1 мм | ± 0,2% / ±1 мм | ±1 мм | ||
| Маркировка взрывозащиты | 0Ex iа IIBT5…Т1 Ga/Gbx-, общепромышленное исполнение | 0Ex iа IIBT5…Т1 Ga/Gbx-, общепромышленное исполнение | ||||
| Схема подключения | 2-х проводная, 4-х проводная | |||||
| Температура измеряемой среды | -45…+85 °С -45…+200 °С исполнение “Т1” -45…+450 °С исполнение “Т2” | -45…+85 °С -45…+150 °С исполнение “Т1” | ||||
| Температура окружающей среды | -55…+85 °С | |||||
| Максимальное избыточное давление | 8 МПа | 1 МПа | ||||
| Степень защиты от влаги и пыли | IP65 исполнение с разъемом DIN3650 IP66 исполнение “У” с кабельным вводом | |||||
| Питание | 12…36 В | |||||
| Присоединение к процессу | Фланец, футорка, Tri-Clamp, по заказу | |||||
| Межповерочный интервал | 2 года | |||||
| Срок службы | 10 лет | |||||
